Ống vi sinh GHWA

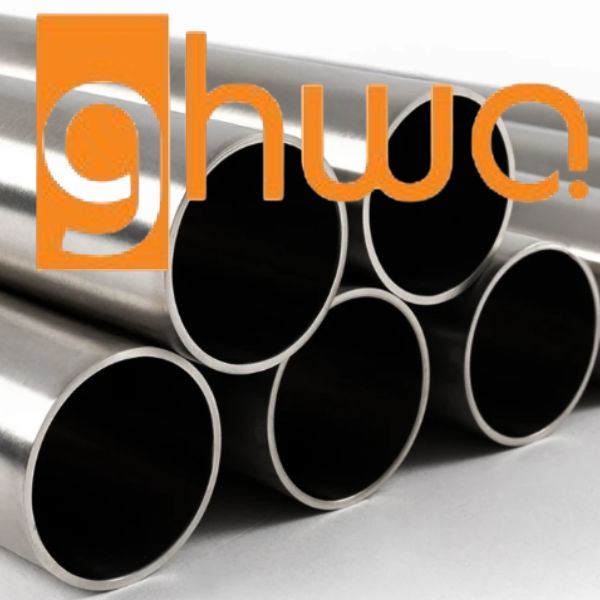

Ống vi sinh Ghwa là dòng ống inox vệ sinh do G HWA Industries (Thái Lan) sản xuất, chia thành hai nhóm rõ ràng: Ống cấp thực phẩm theo chuẩn SMS, 3-A và ống cấp dược phẩm sinh học theo chuẩn ASME BPE. Là đơn vị cung cấp ống Ghwa cùng phụ kiện vi sinh đi kèm, chúng tôi tổng hợp tiêu chuẩn, bảng kích cỡ và ứng dụng của từng dòng để anh chị chọn đúng quy cách ngay từ khâu thiết kế.

1. Giới thiệu về ống vi sinh Ghwa

Trước khi đi vào thông số, cần biết nhà sản xuất đứng sau dòng ống này là đơn vị thế nào và sản phẩm đang có mặt ở thị trường Việt Nam ra sao.

1.1 Lịch sử hình thành và phát triển

• G HWA Industries Co., Ltd. thành lập năm 2005, chuyên sản xuất linh kiện inox vệ sinh cho ngành sữa, thực phẩm – đồ uống, mỹ phẩm, dược phẩm và bán dẫn.
• Hãng đặt văn phòng tại Bangkok và hai nhà máy tại Khao Yoi, tỉnh Phetchaburi, Thái Lan.
• Danh mục sản phẩm gồm ống, phụ kiện (co, tê, côn thu, nắp bịt, đầu clamp), van (van bướm, van bi, van một chiều, van màng, van lấy mẫu), bơm ly tâm, cùng các dịch vụ gia công như đánh bóng điện hóa, thử kín bằng khí heli, xử lý nhiệt chân không.
• Catalogue 2024 của hãng công bố chứng nhận ủy quyền ASME BPE số BPE-107 (cấp ngày 21/01/2021) cho phạm vi sản xuất ống và phụ kiện tại nhà máy Khao Yoi.

1.2 Sự thâm nhập thị trường Việt Nam

• GHWA đã phân phối thực phẩm – đồ uống tại Việt Nam từ nhiều năm.
• Với mảng dược phẩm, hãng mới công bố nhà phân phối tại Trung Quốc, Nhật Bản, Hàn Quốc và Đài Loan – dòng ống ASME BPE vì vậy thường được đặt hàng theo từng dự án.
• Việc sản xuất song song hệ inch (3-A, ASME BPE) và hệ mét (SMS) giúp ống vi sinh của Ghwa thay thế được cho cả dây chuyền nhập từ Mỹ lẫn châu Âu.

1.3 Ống Ghwa có phổ biến không

Chúng ta có thể đánh giá mức độ tin cậy của ống Ghwa qua các yếu tố sau:

• Bao phủ cả ba hệ tiêu chuẩn vi sinh thông dụng: SMS, 3-A và ASME BPE.
• Có chứng nhận ủy quyền ASME BPE cho nhà máy – điều kiện quan trọng với dự án dược phẩm.
• Mỗi lô vật liệu có hồ sơ truy xuất và chứng chỉ thử nghiệm của nhà máy (MTR – Mill Test Report).
• Đã có kho hàng ống thực phẩm – đồ uống tại Việt Nam.

2. Ống vi sinh Ghwa dùng cho thực phẩm

Dòng ống vi sinh Ghwa cấp thực phẩm (Food Grade) dùng cho hệ đường ống vệ sinh vận chuyển chất lỏng và khí, nơi kiểm soát nhiễm bẩn là yêu cầu hàng đầu.

2.1 Tiêu chuẩn sản xuất ống Ghwa thực phẩm

• Sản xuất theo hai chuẩn: SMS (hệ mét, phổ biến ở thiết bị châu Âu) và 3-A (hệ inch, phổ biến ở thị trường Mỹ) – xem thêm tổng quan tại tiêu chuẩn ống vi sinh.
• Catalogue hãng xếp dòng ống hệ inch vào nhóm ASTM A249/A269/A270 – bộ tiêu chuẩn vật liệu Mỹ cho ống inox.

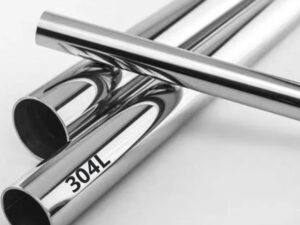

• Vật liệu: SS304/SS304L và SS316/SS316L.
• Bề mặt trong và ngoài đánh bóng, độ nhám Ra ≤ 0,8 µm.
• Trang sản phẩm ống của hãng chỉ công bố SMS và 3-A. Nếu hệ thống đang dùng ống vi sinh chuẩn DIN, cần đối chiếu đường kính ngoài: theo bảng so sánh trong catalogue Ghwa,
  • Ống vi sinh DN25 của DIN 11850 (series 2) có OD 29mm
  • Trong khi ống SMS DN25 có OD 25,4mm – tức là ống vi sinh D25.4

2.2 Bảng kích cỡ ống Ghwa thực phẩm

Số liệu dưới đây lấy từ catalogue Ghwa, khi tra kích cỡ ống vi sinh, lưu ý mỗi chuẩn có OD và độ dày riêng dù cùng tên gọi danh nghĩa.

Ống Ghwa chuẩn SMS (OD 25,4 – 101,6mm)

Ống Ghwa chuẩn 3-A (OD 1/2 – 6 inch)

2.3 Ưu điểm của ống Ghwa thực phẩm

• Mặt trong đánh bóng chính xác, dòng chảy trơn, hạn chế bám cặn và nguy cơ nhiễm bẩn.
• Chống ăn mòn tốt trong môi trường thực phẩm, đồ uống, dược phẩm.
• Tương thích hệ vệ sinh tại chỗ CIP (Clean In Place), dễ hàn và gia công.
• Dòng SMS có kích thước hệ mét khớp với thiết bị châu Âu; dòng 3-A đáp ứng bộ tiêu chuẩn vệ sinh 3-A.
• Truy xuất vật liệu đầy đủ kèm MTR theo lô.

2.4 Ứng dụng phổ biến của ống Ghwa thực phẩm

• Đường ống vệ sinh trong nhà máy sữa, bia, nước giải khát.
• Vòng tuần hoàn CIP.
• Hệ chuyển chất lỏng trong sản xuất dược phẩm, mỹ phẩm, sản phẩm chăm sóc cá nhân.
• Dây chuyền phòng sạch và chế biến vô trùng; hệ thống công nghệ sinh học (dòng 3-A).

3. Ống vi sinh Ghwa dùng cho dược phẩm sinh học

Với ngành dược phẩm, công nghệ sinh học, nơi độ tinh khiết và vô trùng là bắt buộc, ống vi sinh Ghwa cấp dược phẩm sinh học (Biopharmaceutical Grade) được sản xuất theo chuẩn ASME BPE.

3.1 Tiêu chuẩn ống Ghwa dược phẩm sinh học

• ASME BPE (Bioprocessing Equipment) do Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) xây dựng, quy định vật liệu, kích thước, độ hoàn thiện bề mặt, chế tạo và thử nghiệm cho đường ống tiếp xúc sản phẩm nhạy cảm.
• Vật liệu: inox AISI 316L, hàm lượng lưu huỳnh kiểm soát trong khoảng 0,005 – 0,017% để tăng khả năng hàn và giảm nguy cơ nhiễm bẩn.
• Kích cỡ theo bảng DT-4-1 (DT-1) của ASME BPE, dải OD 1/4 – 6 inch.

3.2 Đặc điểm nổi bật ống Ghwa dược phẩm sinh học

• Mặt trong siêu nhẵn với hai cấp: đánh bóng cơ học SF1 (Ra ≤ 0,5 µm) hoặc đánh bóng điện hóa SF4 (Ra ≤ 0,38 µm).
• Chống ăn mòn tốt qua các chu kỳ CIP và SIP (tiệt trùng tại chỗ) lặp lại.
• Truy xuất vật liệu đầy đủ, có MTR phục vụ hồ sơ tuân thủ quy định.
• Phù hợp hàn lắp đặt trong hệ đường ống dược phẩm, giúp giảm thời gian dừng máy khi thẩm định và vệ sinh.

3.3 Bảng kích cỡ ống Ghwa dược phẩm sinh học

Dưới đây là bảng thông số ống vi sinh Ghwa cho ống dược phẩm sinh học

• Từ cỡ 1/2 inch trở lên, OD và độ dày trùng với dòng 3-A
• khác biệt nằm ở vật liệu 316L và cấp bề mặt SF1/SF4.

3.4 Ứng dụng của ống Ghwa dược phẩm sinh học

Dưới đây là các ứng dụng phổ biến

• Dây chuyền sản xuất dược phẩm sinh học, vắc-xin.
• Vòng phân phối nước pha tiêm WFI (Water for Injection).
• Hệ chuyển dung dịch vô trùng, dây chuyền sản xuất thuốc tiêm.
• Đường ống công nghệ trong phòng sạch.
• Hệ chiết rót vô trùng và đường chuyển chất lỏng độ tinh khiết cao.

4. Ống Ghwa là ống đúc hay ống hàn

Đây là câu hỏi chúng tôi thường nhận được khi khách lập hồ sơ vật tư, vì chủng loại ống được áp dụng khác nhau trong nhiều dự án

• Ống đúc vi sinh (liền mạch, seamless)
• Ống hàn vi sinh (welded, seam)

Vì nhìn bên mặt ngoài của ống thì không thể nhận biết bằng mắt thường được. Do vậy, căn cứ để bạn yên tâm rằng ống là ống hàn hay ống đúc là dựa vào tiêu chuẩn áp dụng

• Nhóm tiêu chuẩn ASTM A249/A269/A270.
  • Trong đó ASTM A249 là tiêu chuẩn dành cho ống hàn (welded).
  • ASTM A269 và A270 bao gồm cả ống đúc lẫn ống hàn (seamless and welded).
• Xem chứng chỉ MTR của lô hàng, trên đó ghi rõ ống là “Welded” (hàn) hay “Seamless” (đúc).

Nếu hồ sơ dự án bắt buộc dùng ống đúc, người mua nên báo trước để chúng tôi xác nhận chủng loại với nhà sản xuất trước khi chốt đơn.

5. Địa chỉ mua ống Ghwa tại Việt Nam

PKO chúng tôi cung cấp ống Ghwa và phụ kiện vi sinh đồng bộ, hỗ trợ

• Tư vấn và kiểm  tra đúng quy cách SMS, 3-A hay ASME BPE theo bản vẽ thực tế.
• Hỗ trợ đối chiếu kích cỡ khi hệ thống đang dùng chuẩn DIN, JIS
• Yêu cầu MTR theo lô trước khi thi công.

Chọn đúng dòng ống vi sinh Ghwa – SMS, 3-A cho thực phẩm hay ASME BPE cho dược phẩm sinh học – quyết định khả năng tương thích phụ kiện và hiệu quả vệ sinh của cả hệ thống.

Nếu cần tư vấn quy cách ống Ghwa cho dây chuyền cụ thể, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ.
