Ống vi sinh chuẩn DIN

Ống vi sinh chuẩn DIN là một trong những dòng ống inox vi sinh đáp ứng yêu cầu của các ngành như: Ngành thực phẩm, sữa, dược phẩm hay hóa mỹ phẩm,… đường ống dẫn là mắt xích quyết định vệ sinh an toàn của cả dây chuyền. Với bộ tiêu chuẩn kỹ thuật chặt chẽ từ Đức

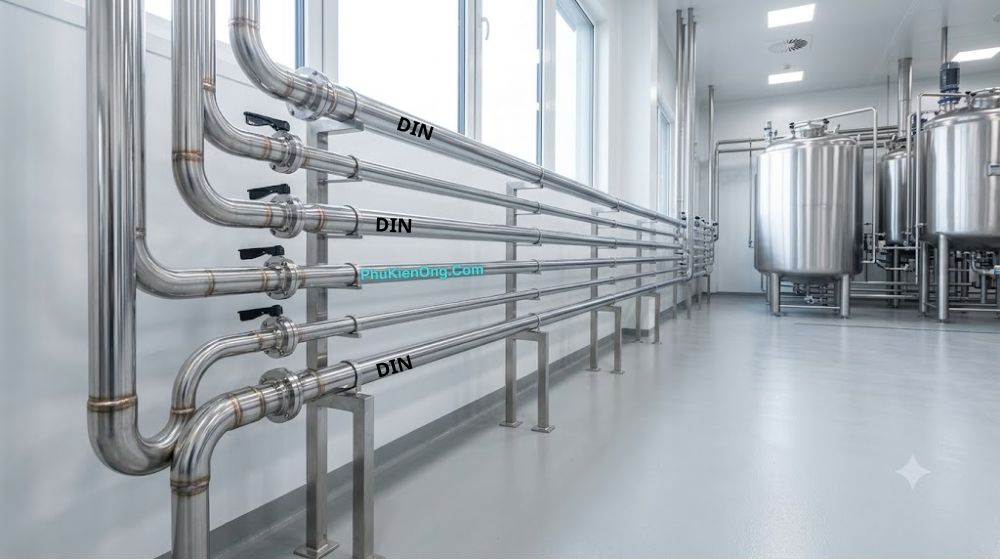

1. Ống vi sinh chuẩn DIN là gì

Ống vi sinh chuẩn DIN là ống inox chuyên dụng, chế tạo theo hệ tiêu chuẩn DIN của Đức, dành cho ngành đòi hỏi vệ sinh cao như thực phẩm, sữa, dược phẩm, mỹ phẩm và hóa chất tinh khiết.

ANH

Đặc trưng của dòng ống:

• Bề mặt trong, ngoài được đánh bóng, hạn chế độ nhám để vi khuẩn không có chỗ bám dính
• Không ba via, gờ hàn hay khuyết tật cản trở dòng chảy
• Dễ vệ sinh CIP (Clean In Place) và tiệt trùng SIP (Sterilize In Place)
• Chống ăn mòn tốt, phù hợp môi trường axit, kiềm hoặc hơi nước nhiệt độ cao
• Kết nối đồng bộ với phụ kiện vi sinh khác như co, tê, mặt bích, cút kẹp

Nhờ đó, ống vi sinh DIN gần như là lựa chọn bắt buộc trong nhà máy đạt chuẩn GMP, HACCP, ISO 22000.

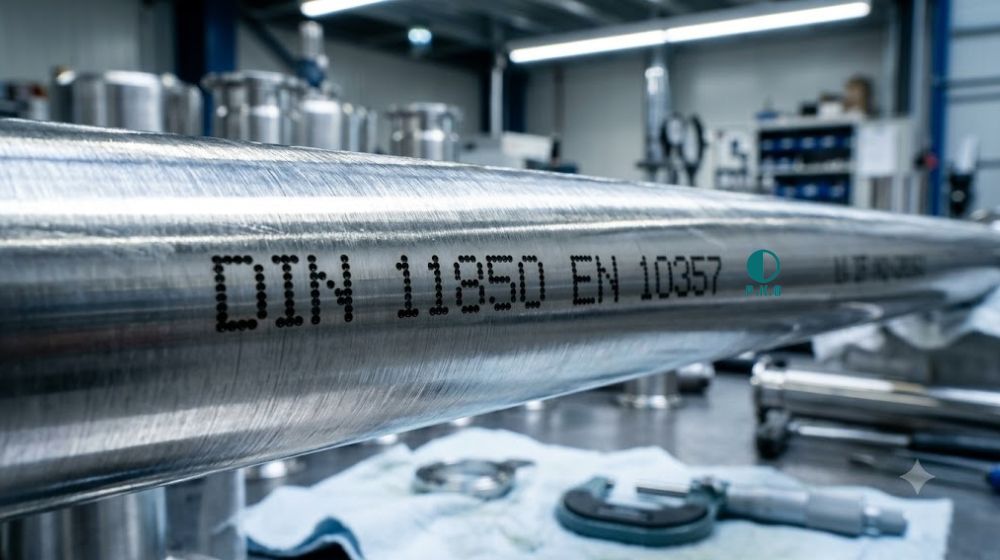

2. Số hiệu chuẩn DIN cho ống vi sinh

Không phải ống inox sáng bóng nào cũng đạt chuẩn vi sinh. Số hiệu chuẩn rõ ràng mới là căn cứ xác nhận chất lượng và khả năng tương thích lắp đặt.

ANH

Tiêu chuẩn phổ biến nhất cho ống vi sinh chuẩn DIN là DIN 11850, do Viện Tiêu chuẩn Đức ban hành, quy định đường kính, độ dày và dung sai cho ống inox dùng trong ngành sữa, thực phẩm:

• DIN 11850 chia thành nhiều dãy kích thước (series) khác nhau, phù hợp từng khu vực, mục đích sử dụng
• Song song đó, ngành còn dùng thêm DIN 11866 và tiêu chuẩn châu Âu EN 10357 cho ống thép không gỉ vệ sinh
• Ống đạt chuẩn thường được khắc số hiệu lên thân để dễ truy xuất khi lắp đặt, bảo trì
• Chọn đúng số hiệu chuẩn giúp ống tương thích với phụ kiện, mặt bích trong cùng hệ thống

Do có nhiều tiêu chuẩn dễ nhầm lẫn, nên tìm hiểu kỹ về tiêu chuẩn ống inox vi sinh, trước khi đặt hàng.

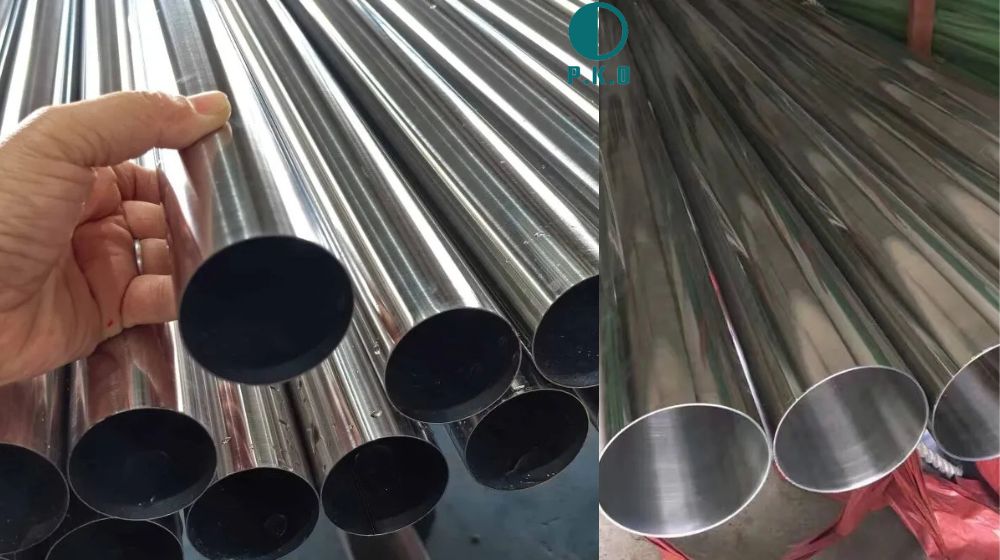

3. Vật liệu ống vi sinh chuẩn DIN

Vật liệu quyết định trực tiếp độ bền, khả năng chống ăn mòn và tính an toàn thực phẩm của ống.

ANH

Ống vi sinh DIN thường sản xuất từ thép không gỉ họ austenit, phổ biến gồm:

• SUS 304 (tương đương 1.4301/1.4307): Chống ăn mòn tốt, chi phí hợp lý, phù hợp môi trường thực phẩm thông thường
• SUS 316L (tương đương 1.4404/1.4435): Carbon thấp, thêm molypden nên chịu môi trường ăn mòn mạnh hơn như hóa chất, dược phẩm, sản phẩm có độ mặn hoặc axit lớn
• Bề mặt đánh bóng cơ học hoặc điện hóa (electropolishing) để giảm độ nhám, hạn chế vi khuẩn bám dính
• Kèm giấy chứng nhận xuất xứ (mill certificate) phục vụ kiểm tra chất lượng đầu vào

Nên chọn mác thép dựa trên đặc tính hóa học của môi chất đi qua ống, không chỉ dựa vào chi phí, để đảm bảo tuổi thọ lâu dài.

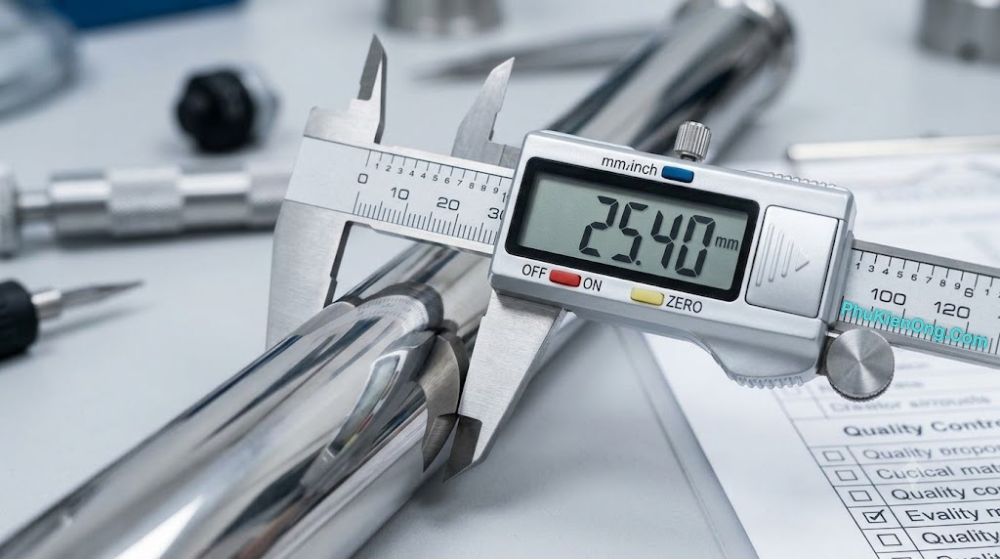

4. Kích cỡ ống inox vi sinh DIN

Sau vật liệu, kích cỡ là thông số quan trọng thứ hai, vì sai kích cỡ ống vi sinh đồng nghĩa toàn bộ phụ kiện đi kèm cũng phải thay đổi.

ANH

Kích cỡ ống inox vi sinh DIN thể hiện qua đường kính danh nghĩa (DN), chia theo từng series trong DIN 11850, mỗi series có tổ hợp đường kính ngoài và độ dày riêng:

• Dải DN trải rộng, từ hệ thống nhỏ trong phòng thí nghiệm đến đường ống chính cỡ lớn trong nhà máy
• Cùng một DN nhưng khác series sẽ có đường kính ngoài thực tế khác nhau, cần xác định đúng series đang dùng
• Độ dày thành ống tính toán để đảm bảo độ bền cơ học mà không làm giảm đường kính trong quá mức
• Khi thay thế, mở rộng hệ thống, nên đối chiếu kích cỡ với bản vẽ hoặc ống cũ để tránh sai lệch khi hàn nối

5. Dung sai ống vi sinh chuẩn DIN

Dung sai là phần dễ bị bỏ qua khi chọn mua ống, nhưng ảnh hưởng trực tiếp đến chất lượng mối hàn và độ khít khi lắp phụ kiện.

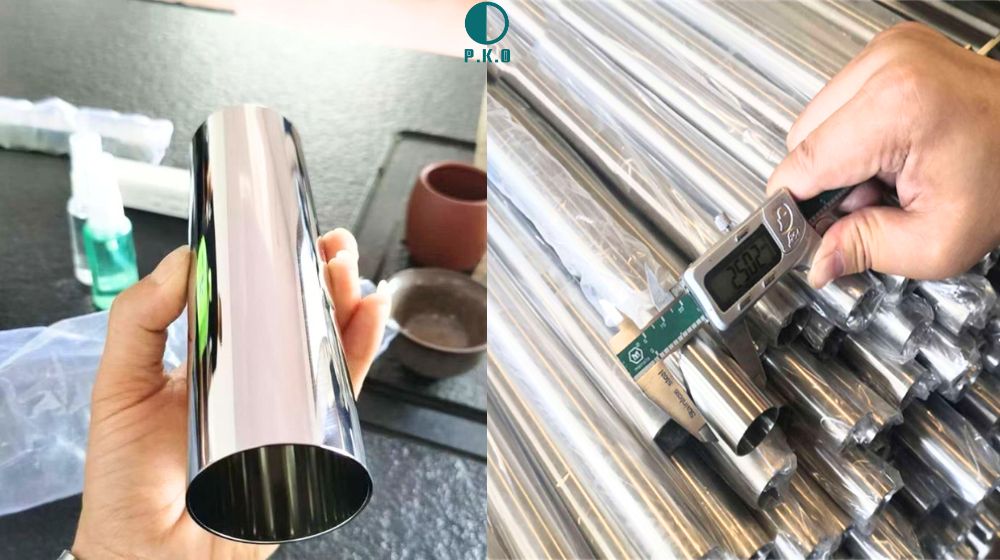

5.1 Dung sai đường kính ngoài

Đường kính ngoài được kiểm soát trong khoảng sai lệch rất nhỏ so với giá trị danh nghĩa, giúp ống khớp chính xác với đầu nối, mặt bích, phụ kiện kẹp mà không cần gia công thêm.

ANH

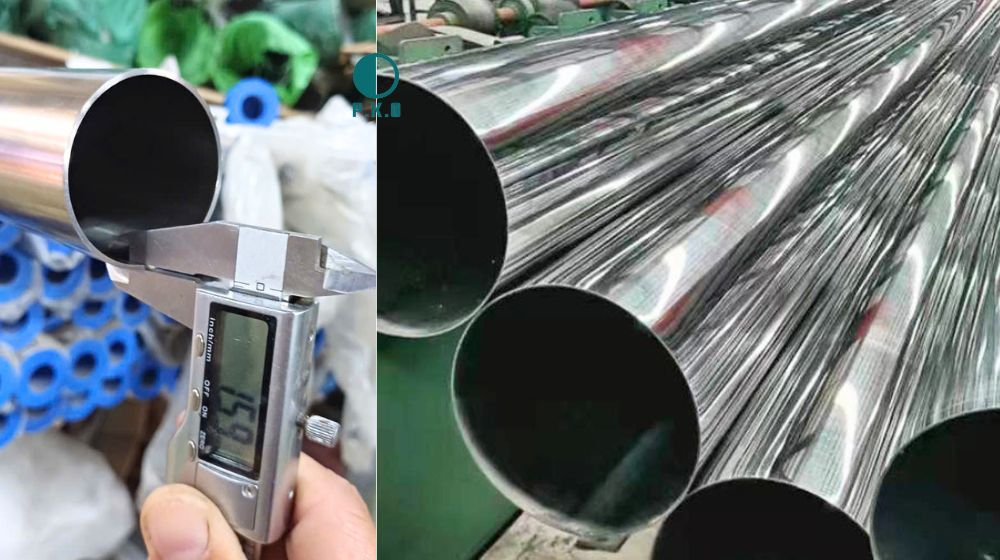

5.2 Dung sai về chiều dày thành ống

Chiều dày thành ống cũng có dung sai riêng cho từng khoảng kích cỡ, đảm bảo ống chịu được áp lực làm việc thiết kế, đồng thời giữ chất lượng đường hàn đồng đều khi ghép nối.

ANH

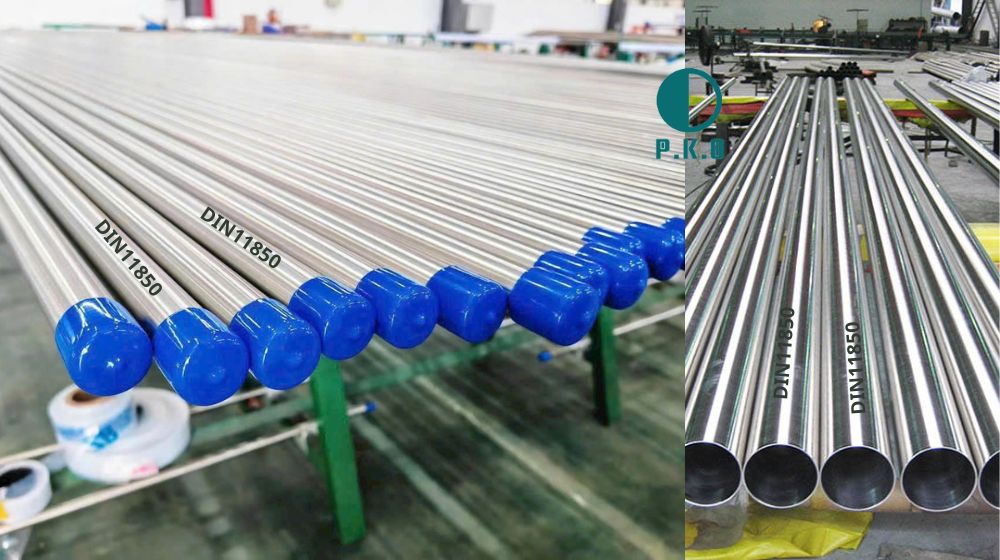

5.3 Dung sai về chiều dài tổng

Chiều dài tổng mỗi cây ống cũng nằm trong phạm vi dung sai cho phép, giúp hạn chế phát sinh mối nối không cần thiết khi lắp đặt hệ thống theo bản vẽ chính xác. Giá trị dung sai cụ thể thay đổi theo từng dải kích cỡ và series trong DIN 11850, nên đối chiếu số liệu chi tiết theo đúng DN đang dùng thay vì áp dụng chung một con số.

ANH

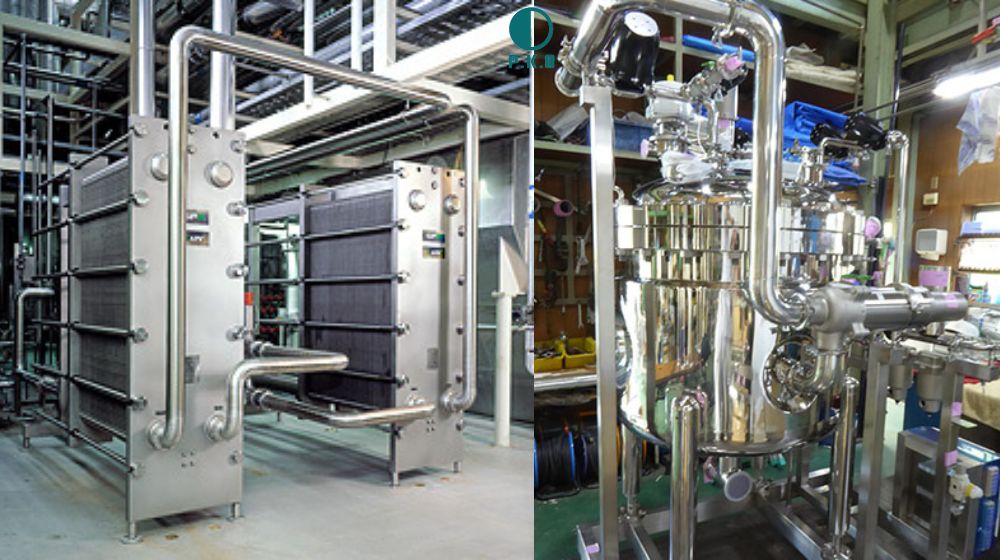

6. Tổng quát về ống vi sinh chuẩn DIN

Nhìn chung, ống vi sinh DIN là giải pháp đường ống thiết kế riêng cho ngành đòi hỏi tiêu chuẩn vệ sinh khắt khe, từ

• Khái niệm
• Số hiệu chuẩn
• Vật liệu
• Kích cỡ đến dung sai

Tất cả đều theo bộ quy định thống nhất của DIN 11850. Nắm rõ năm yếu tố trên giúp doanh nghiệp chọn đúng ống inox vi sinh DIN ngay từ đầu, tránh phát sinh chi phí thay thế hay điều chỉnh hệ thống về sau.
