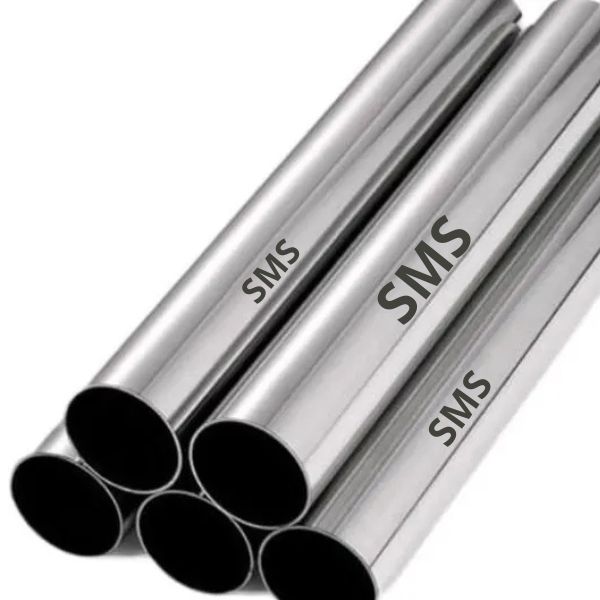

Ống vi sinh SMS

Nếu bạn đang tìm mua ống vi sinh SMS cho hệ thống thực phẩm, dược phẩm hay mỹ phẩm, chắc hẳn bạn đã từng bối rối trước hàng loạt ký hiệu tiêu chuẩn: DIN, ISO, BS, 3A, SMS, SMS… Với vai trò đơn vị phân phối ống và phụ kiện vi sinh, chúng tôi sẽ giúp bạn hiểu rõ ống vi sinh chuẩn SMS là gì, áp dụng số hiệu tiêu chuẩn nào, vật liệu, kích cỡ và dung sai ra sao — trình bày đơn giản, dễ hiểu cho cả người mới lẫn kỹ sư chuyên môn.

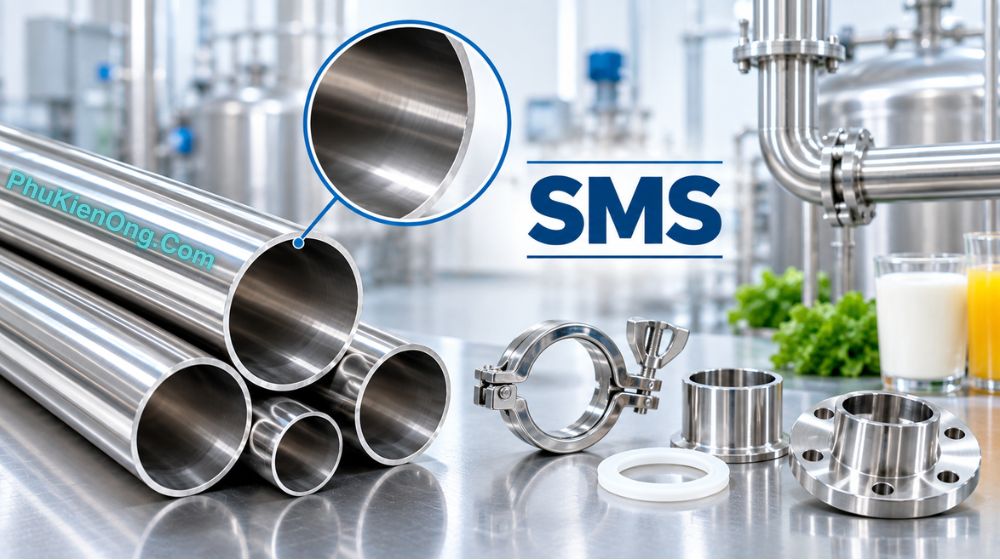

1. Thế nào là ống inox vi sinh SMS

rước khi đi vào tiêu chuẩn cụ thể, cần hiểu đúng bản chất của dòng ống này để không nhầm lẫn với ống inox công nghiệp thông thường.

Ống vi sinh SMS là dòng ống inox được gia công với bề mặt nhẵn bóng, độ nhám thấp, nhằm hạn chế tối đa vi khuẩn, cặn bẩn bám dính trong lòng ống. Đây là lý do dòng ống này được gọi là “ống vi sinh”  chuyên dùng trong các hệ thống đòi hỏi độ sạch cao.

ANH

Một số đặc điểm nhận diện của ống inox vi sinh SMS:

• Bề mặt trong và ngoài được đánh bóng, không có gờ hàn lồi lõm gây đọng cặn
• Kích thước được kiểm soát chặt bằng đường kính ngoài (OD) và độ dày thành ống, thay vì đường kính danh nghĩa (DN) như ống công nghiệp
• Thường đi kèm hệ phụ kiện chuyên dụng: măng sông, mặt bích vệ sinh, kẹp clamp, để tháo lắp và vệ sinh định kỳ
• Được sản xuất theo bộ tiêu chuẩn riêng cho ngành thực phẩm, không dùng chung tiêu chuẩn với ống công nghiệp/xây dựng

Bạn có thể xem thêm thông tin nền tảng về dòng sản phẩm này tại bài Ống vi sinh là gì — nơi tổng hợp đầy đủ khái niệm, vật liệu và ứng dụng của cả họ sản phẩm ống vi sinh.

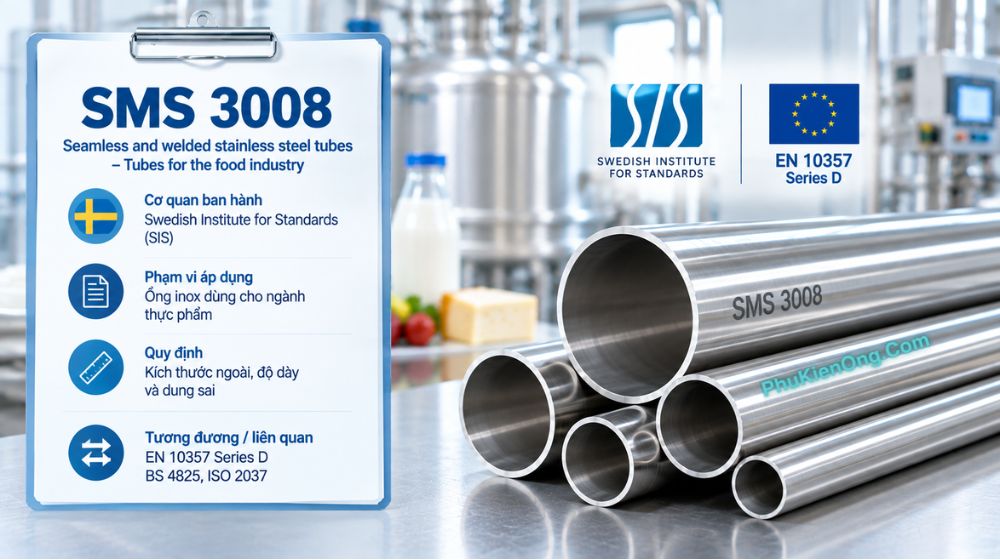

2. Số hiệu tiêu chuẩn SMScho ống inox vi sinh

Đây là phần nhiều người mua hàng, kể cả kỹ sư, hay nhầm lẫn nhất – vì “SMC” không phải một cái tên tự đặt, mà bắt nguồn từ một tiêu chuẩn quốc tế thực sự.

Trên thị trường Việt Nam, tên gọi “ống vi sinh SMC” được dùng để chỉ dòng ống sản xuất theo tiêu chuẩn SMS 3008 -tiêu chuẩn gốc của Thụy Điển, do Viện Tiêu chuẩn hóa Thụy Điển (Swedish Institute for Standards – SIS) ban hành, tên đầy đủ là “Seamless and welded stainless steel tubes – Tubes for the food industry” (ống inox liền mạch và hàn, dùng cho ngành thực phẩm). Tiêu chuẩn này tương đương với EN 10357 Series D của châu Âu.

ANH

Một vài điểm cần nắm về số hiệu tiêu chuẩn này:

• Ký hiệu gốc quốc tế: SMS 3008, thường được thị trường và một số nhà cung cấp trong nước gọi tắt/viết là “SMC”
• Cơ quan ban hành: Swedish Institute for Standards (SIS)
• Phạm vi áp dụng: ống inox dùng cho ngành thực phẩm (food industry), quy định về kích thước ngoài, độ dày và dung sai
• Tương đương/liên quan: EN 10357 Series D (châu Âu), và có nhiều điểm tương thích với BS 4825, ISO 2037

So với các tiêu chuẩn khác đang lưu hành tại Việt Nam — DIN 11850 (Đức), JIS G3447 (Nhật), 3A/ASTM A270 (Mỹ), ASME BPE — thì SMC/SMS 3008 là hệ tiêu chuẩn khu vực Bắc Âu, phổ biến trong các dây chuyền thiết bị nhập từ châu Âu. Nếu bạn cần đối chiếu chi tiết từng hệ tiêu chuẩn để chọn đúng loại ống tương thích với thiết bị hiện có, có thể tham khảo bài tổng hợp Tiêu chuẩn ống inox vi sinh.

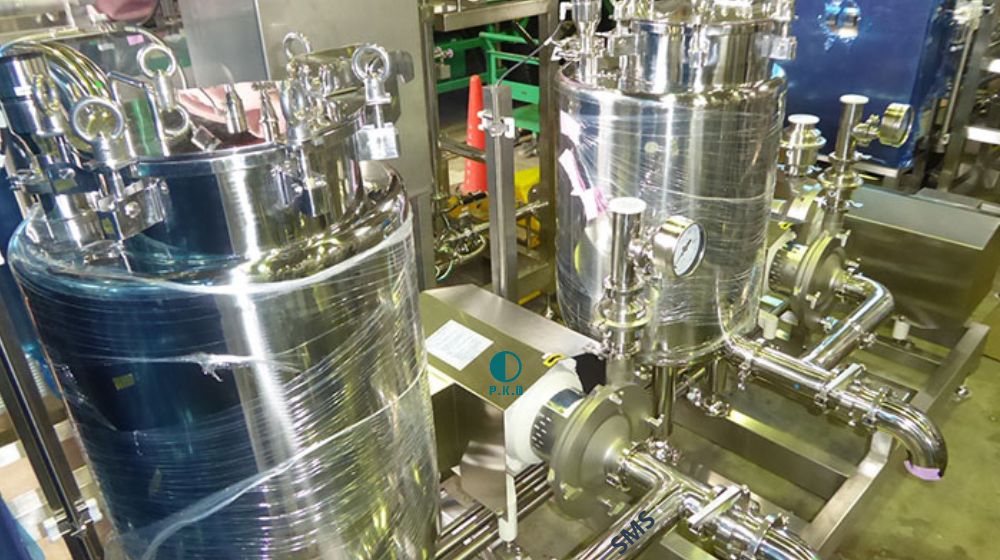

3. Lĩnh vực áp dụng ống inox vi sinh chuẩn SMS

Vì bản chất là tiêu chuẩn dành riêng cho ngành thực phẩm, phạm vi ứng dụng của ống vi sinh chuẩn SMS khá rõ ràng và tập trung vào các ngành yêu cầu vệ sinh nghiêm ngặt.

Các lĩnh vực đang sử dụng phổ biến dòng ống này:

• Chế biến thực phẩm: đường ống dẫn nước sốt, dầu ăn, gia vị lỏng, sữa và sản phẩm từ sữa
• Đồ uống: nhà máy bia, nước giải khát, nước tinh khiết, rượu
• Dược phẩm: hệ thống dẫn dung dịch, nước cất, nguyên liệu dược trong khu vực sạch (cleanroom)
• Mỹ phẩm và hóa mỹ phẩm: dây chuyền pha chế, chiết rót sản phẩm chăm sóc cá nhân
• Công nghệ sinh học và phòng thí nghiệm: hệ thống lên men, thiết bị phân tích, đường ống trong khu vực vô trùng

Điểm chung: đều cần đường ống không tạo môi trường cho vi khuẩn phát triển, dễ vệ sinh (CIP – Clean In Place), tháo lắp nhanh để kiểm tra định kỳ. Vì vậy chủ đầu tư, nhà thầu thi công thường chọn đúng chuẩn ống ngay từ khâu thiết kế, tránh phải thay đổi phụ kiện giữa chừng.

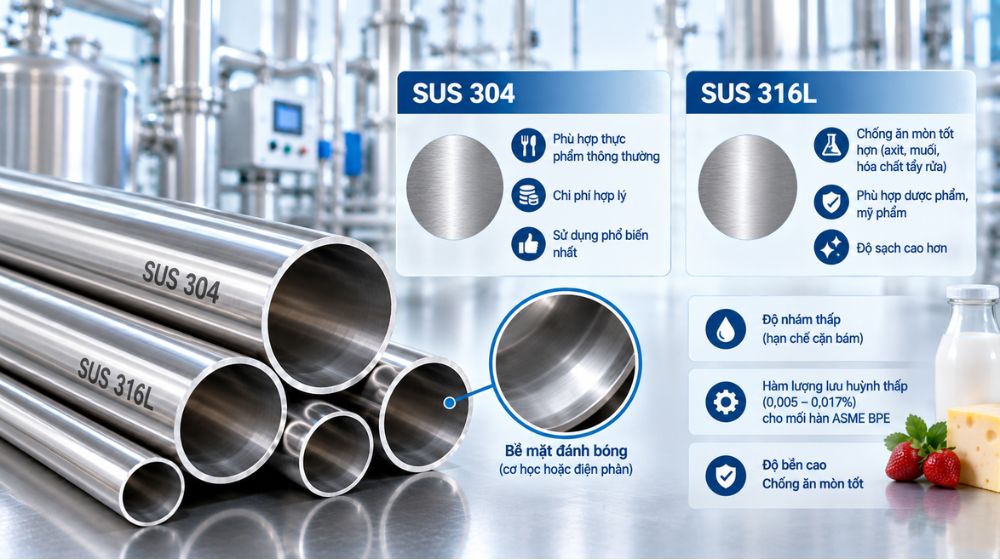

4. Vật liệu ống vi sinh theo chuẩn SMS

Vật liệu là yếu tố quyết định độ bền và khả năng chống ăn mòn của ống trong môi trường tiếp xúc hóa chất, axit thực phẩm hoặc quy trình vệ sinh bằng hóa chất tẩy rửa.

ANH

Ống inox vi sinh chuẩn SMS thường được chế tạo từ thép không gỉ họ austenitic, với hai mác thép chính:

• Inox 304 (SUS304): phù hợp môi trường thực phẩm thông thường, chi phí hợp lý, dùng phổ biến nhất
• Inox 316L (SUS316L): có thêm molypden, chống ăn mòn tốt hơn trong môi trường axit, muối, hóa chất tẩy rửa mạnh — thường chọn cho dược phẩm, mỹ phẩm và công đoạn cần độ sạch cao hơn
• Với đầu ống hàn theo cấp ASME BPE, hàm lượng lưu huỳnh (sulfur) thường được kiểm soát thấp (khoảng 0,005 – 0,017%) để mối hàn tự động không bị rỗ

Về gia công, ống được xử lý bề mặt (đánh bóng cơ học hoặc điện phân) để giảm độ nhám, hạn chế cặn bám — đây là điểm khác biệt lớn nhất so với ống inox công nghiệp cùng mác thép nhưng không qua xử lý bề mặt chuyên biệt.

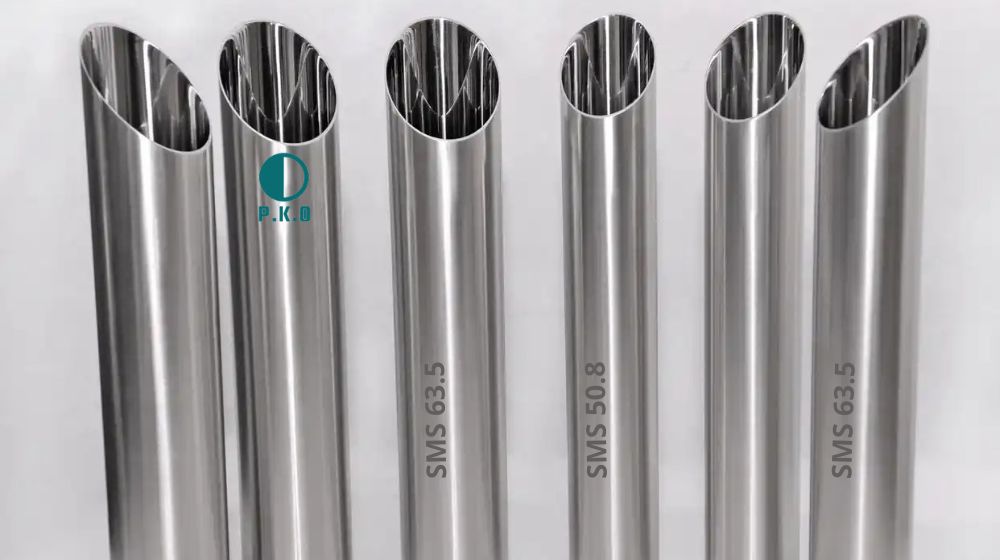

5. Kích cỡ ống inox vi sinh SMS

Khác với ống công nghiệp gọi theo đường kính danh nghĩa (DN), ống vi sinh chuẩn SMS được quy cách theo đường kính ngoài (OD) thực tế và độ dày thành ống — để đảm bảo khớp chính xác với phụ kiện vệ sinh (măng sông, mặt bích, clamp) khi lắp đặt.

Một số quy cách phổ biến của ống vi sinh chuẩn SMS (SMS 3008), tính theo đường kính ngoài và độ dày thành ống:

• Size 1″: OD 25,0 mm – độ dày thành ống 1,2 mm
• Size 1-1/4″: OD 32,0 mm — độ dày thành ống 1,2 mm
• Size 1-1/2″: OD 38,0 mm — độ dày thành ống 1,2 mm
• Size 2″: OD 51,0 mm — độ dày thành ống 1,2 mm
• Size 2-1/2″: OD 63,5 mm — độ dày thành ống 1,6 mm
• Size 3″: OD 76,1 mm — độ dày thành ống 1,6 mm
• Size 4″: OD 101,6 mm — độ dày thành ống 2,0 mm

Có thể thấy quy luật chung: size càng lớn thì độ dày thành ống càng tăng, để đảm bảo khả năng chịu áp và độ cứng vững của đường ống. Ngoài dòng SMS, thị trường còn nhiều hệ quy cách khác (DIN 11850, 3A/ASTM, ISO 2037…) với kích thước OD chênh lệch nhau dù cùng ký hiệu inch — nên khi đặt hàng, bạn luôn cần chốt rõ tiêu chuẩn để tránh nhầm phụ kiện. Bảng quy cách đầy đủ hơn, kèm cách tra cứu theo từng tiêu chuẩn, được tổng hợp tại bài Kích cỡ ống vi sinh.

6. Dung sai ống vi sinh chuẩn SMS

Dung sai là phần mà người mới vào nghề dễ bỏ qua nhất, nhưng lại là yếu tố quyết định ống có lắp khít với phụ kiện hay không, đặc biệt với hệ thống dùng clamp và gioăng vệ sinh. Tiêu chuẩn SMS quy định dung sai cho ba nhóm thông số: đường kính ngoài, chiều dày thành ống và chiều dài tổng.

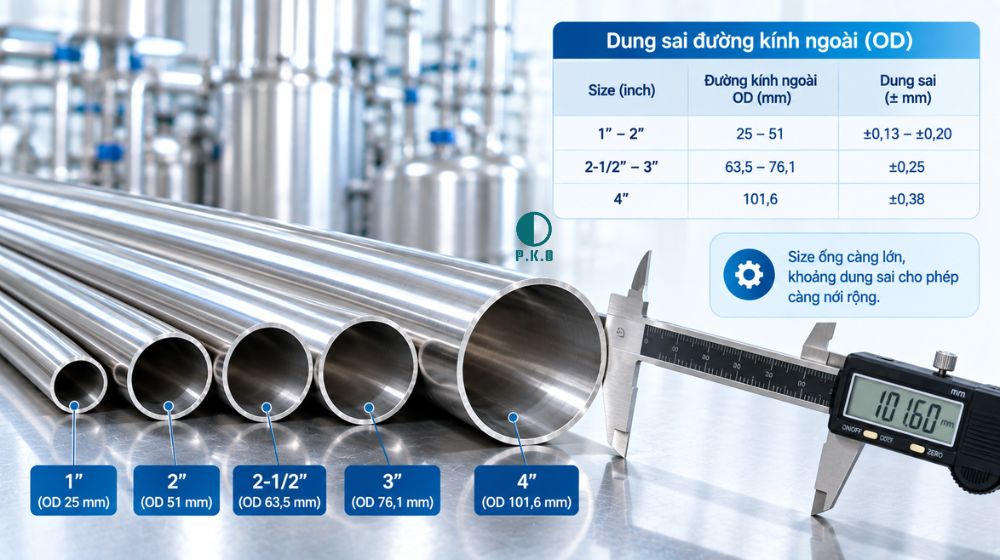

6.1 Dung sai đường kính ngoài

• Size 1″ đến 2″ (OD 25 – 51 mm): dung sai đường kính ngoài khoảng ±0,13 đến ±0,20 mm
• Size 2-1/2″ đến 3″ (OD 63,5 – 76,1 mm): dung sai khoảng ±0,25 mm
• Size 4″ (OD 101,6 mm): dung sai khoảng ±0,38 mm

Có thể thấy size ống càng lớn, khoảng dung sai cho phép càng nới rộng — đây là điều bình thường trong gia công cơ khí, không phải lỗi sản xuất.

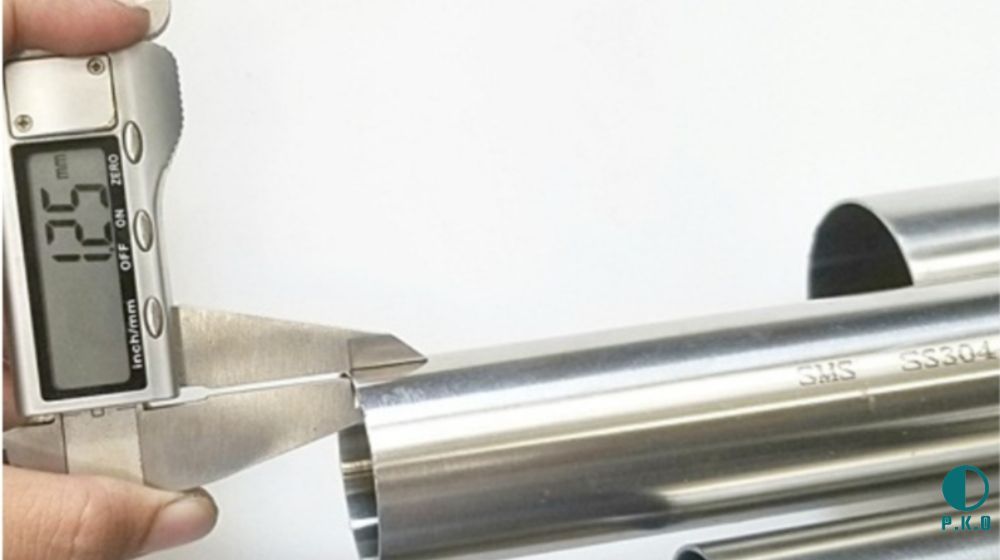

6.2 Dung sai về chiều dày thành ống

• Áp dụng chung một mức dung sai khoảng ±10% trên độ dày danh nghĩa của thành ống, không phân biệt theo size
• Ví dụ ống có độ dày danh nghĩa 1,2 mm thì độ dày thực tế cho phép dao động trong khoảng 1,08 – 1,32 mm

6.3 Dung sai về chiều dài tổng

• Chiều dài tổng của ống cho phép sai lệch dương, khoảng +1/8 inch (~+3,18 mm) so với chiều dài đặt hàng
• Nói cách khác, ống thành phẩm có thể dài hơn một chút so với số đo yêu cầu, nhưng không được ngắn hơn – điều này giúp đơn vị thi công luôn có đủ chiều dài để cắt gọt, hàn nối khi lắp đặt thực tế
