Ống vi sinh BS

Ống vi sinh BS là dòng ống inox sản xuất theo tiêu chuẩn Anh quốc BS 4825, được nhiều chủ đầu tư chọn dùng khi dây chuyền thiết bị nhập từ Anh, Úc hoặc các nước theo hệ inch Anh. Khác với ống DIN, SMS quen thuộc, ống inox vi sinh BS có bộ kích cỡ và hệ phụ kiện riêng, đòi hỏi hiểu đúng thông số trước khi đặt hàng.

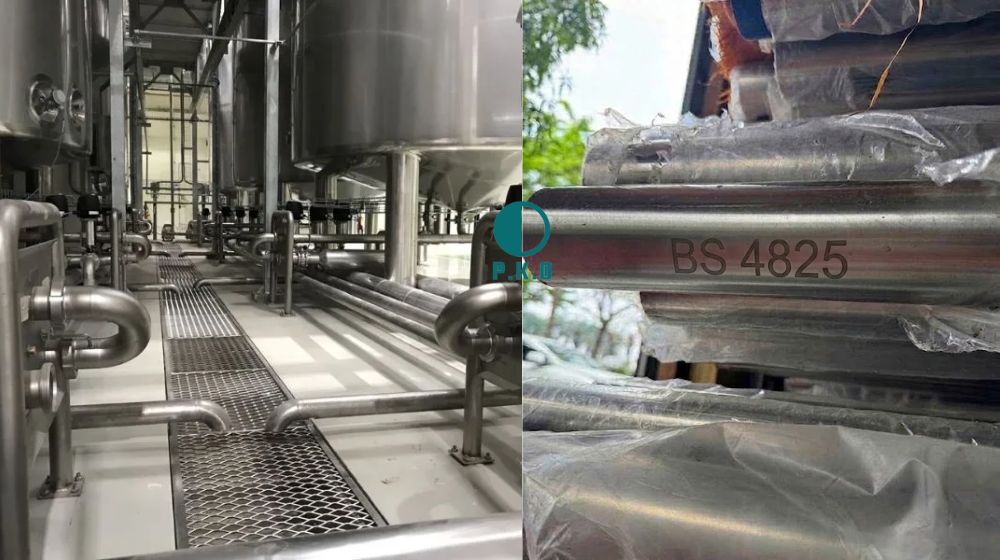

1. Ống vi sinh BS là gì

Ống vi sinh nói chung là ống inox có bề mặt trong nhẵn, không góc chết, dùng để dẫn sản phẩm trong ngành thực phẩm, sữa, bia và dược phẩm. Ống vi sinh BS là nhánh ống vi sinh chế tạo theo tiêu chuẩn Anh quốc (British Standard), khác các hệ ống vi sinh khác như DIN, SMS hay 3A về kích cỡ danh nghĩa, độ dày và kiểu đầu nối.

• Vật liệu: thép không gỉ AISI 304 hoặc AISI 316L (316L chống ăn mòn tốt hơn, thường dùng cho dược phẩm).
• Bề mặt hoàn thiện: hai dạng phổ biến là BD và BC, phục vụ nhu cầu gia công hàn nối khác nhau.
• Phụ kiện đi kèm: tương thích với các khớp nối đặc trưng của Anh quốc như IDF, RJT và Clamp, không dùng chung với khớp nối hệ DIN hay SMS.
• Ứng dụng: đường ống công nghệ trong nhà máy sữa, bia, nước giải khát, dược phẩm – nơi cần vệ sinh CIP/SIP định kỳ, không được có cặn bám ở mối nối.

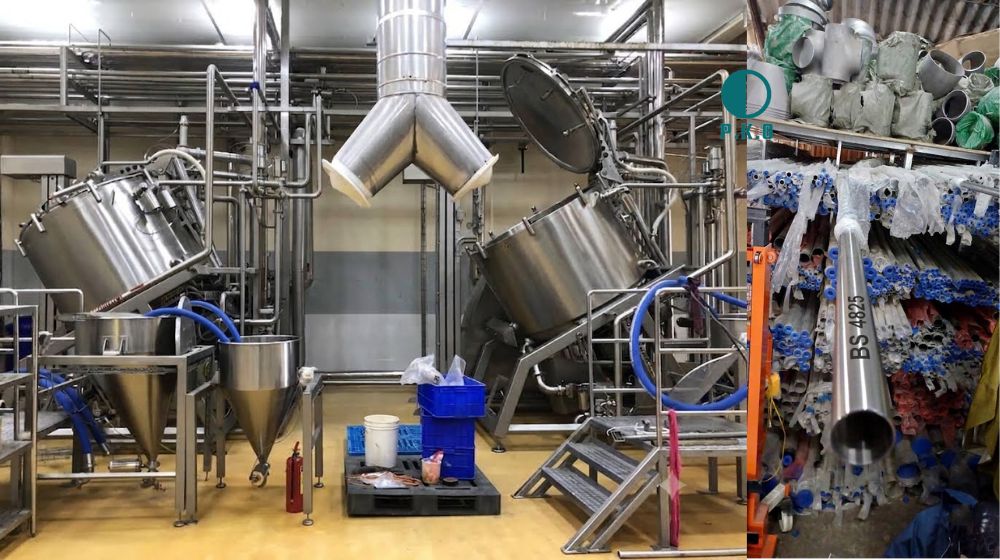

2. Số hiệu tiêu chuẩn BS cho ống vi sinh

Ống vi sinh chuẩn BS được quy định trong bộ tiêu chuẩn ống vi sinh mang số hiệu BS 4825, do Anh quốc ban hành, gồm hai phần bổ sung nhau:

• BS 4825 Phần 1: quy định kích cỡ, dung sai cơ bản và cách gọi tên cho ống inox vi sinh thẳng dùng trong thực phẩm và các ứng dụng vệ sinh.
• BS 4825 Phần 2: quy định riêng cho các đoạn ống uốn cong (bend), đảm bảo bán kính uốn và độ dày đồng bộ với ống thẳng phần 1.

BS 4825 thường được nhắc cùng nhóm với các tiêu chuẩn ống vi sinh phổ biến khác như ống vi sinh chuẩn DIN (DIN 11850), ISO 2037, 3A ASTM A270 hay SMS 3008 – mỗi tiêu chuẩn có kích cỡ và ký hiệu riêng, không thay thế lẫn nhau khi lắp đặt.

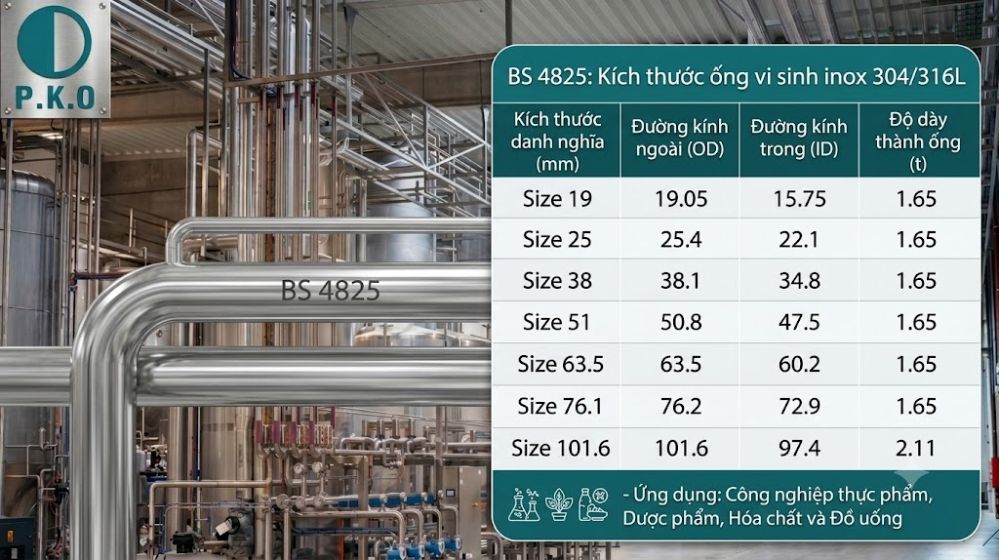

3. Kích cỡ ống vi sinh theo chuẩn BS

Theo tài liệu kỹ thuật lắp đặt cho ống BS 4825 (ống thẳng dài khoảng 6 mét mỗi cây), kích cỡ ống vi sinh chuẩn BS gồm 7 quy cách danh nghĩa tính theo inch, với đường kính ngoài (OD), đường kính trong (ID) và độ dày thành ống (t) như sau:

• 19: OD/ID 19,05/15,75 mm, dày 1,65 mm
• 25: OD/ID 25,4/22,1 mm, dày 1,65 mm
• 38: OD/ID 38,1/34,8 mm, dày 1,65 mm
• 51: OD/ID 50,8/47,5 mm, dày 1,65 mm
• 63,5: OD/ID 63,5/60,2 mm, dày 1,65 mm
• 76,1: OD/ID 76,2/72,9 mm, dày 1,65 mm
• 101,6: OD/ID 101,6/97,4 mm, dày 2,11 mm

Từ kích cỡ 19 đến 76,1, độ dày giữ cố định 1,65 mm; riêng kích cỡ lớn nhất 101,6 tăng lên 2,11 mm để đảm bảo độ cứng vững. Đây cũng là bộ kích cỡ làm cơ sở sản xuất phụ kiện đi kèm (co, tê, côn, mặt bích, khớp nối) cho hệ ống vi sinh BS.

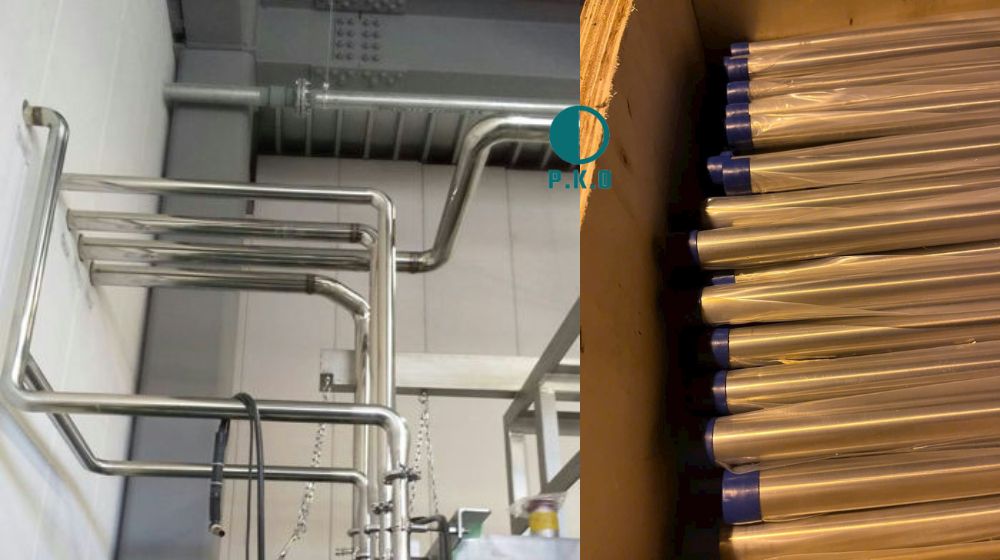

4. Dung sai kích thước ống vi sinh BS

Dung sai là mức sai lệch cho phép giữa kích thước thực tế và kích thước danh nghĩa, quyết định ống có lắp khít với phụ kiện hàn nối hay không. Với BS 4825, các nguồn kỹ thuật hiện có mới công bố kích thước danh nghĩa OD/ID/độ dày như trên, chưa đưa ra bảng dung sai (±) chi tiết cho từng quy cách để tham khảo công khai.

• Nguyên tắc chung của các tiêu chuẩn ống vi sinh: Dung sai kiểm soát chặt ở đường kính ngoài và độ dày, vì đây là hai thông số quyết định độ khít khi hàn với co, tê, mặt bích hay khớp IDF/RJT/Clamp.
• Nếu dự án cần dung sai siết chặt hơn (ví dụ để hàn tự động bằng máy hàn quỹ đạo), nên trao đổi trước với nhà cung cấp để đặt hàng riêng.

Quý khách nào có bảng dung sai cụ thể theo BS 4825 từ nhà sản xuất có thể gửi để đội kỹ thuật đối chiếu, so sánh thực tế với hàng tồn kho sẵn của chúng tôi

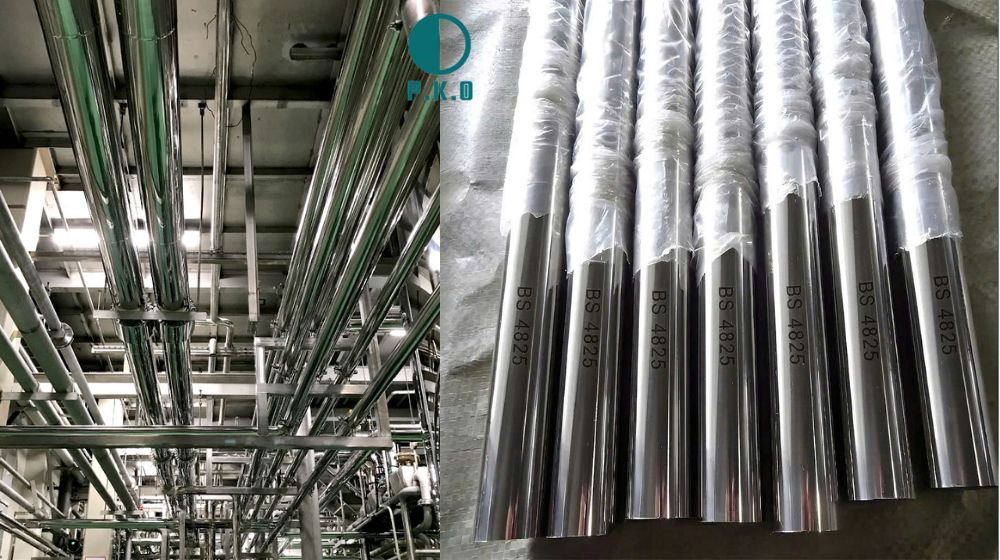

5. Ống vi sinh chuẩn BS có phổ biến tại Việt Nam không

So với ống vi sinh chuẩn DIN và ống vi sinh 3A ASTM A270 – hai hệ dùng phổ biến nhất tại Việt Nam – ống vi sinh chuẩn BS ít thông dụng hơn hẳn. Tuy vậy đây không phải tiêu chuẩn hiếm gặp: Nhiều đơn vị vẫn chủ động hỏi mua ống, phụ kiện theo BS 4825, chủ yếu khi cần thay thế hoặc mở rộng hệ thống có sẵn.

• Thường xuất hiện ở nhà máy có dây chuyền, bồn chứa hoặc thiết bị nhập nguyên bộ từ Anh, Úc, New Zealand.
• Vì kích cỡ và ren nối khác hệ DIN/SMS, khi sửa chữa hay đấu nối thêm, chủ đầu tư buộc phải tìm đúng ống, phụ kiện chuẩn BS thay vì dùng hàng DIN sẵn có.
• Nguồn cung tại Việt Nam chủ yếu qua đặt hàng theo dự án, không phải hàng tồn kho lớn như ống DIN.

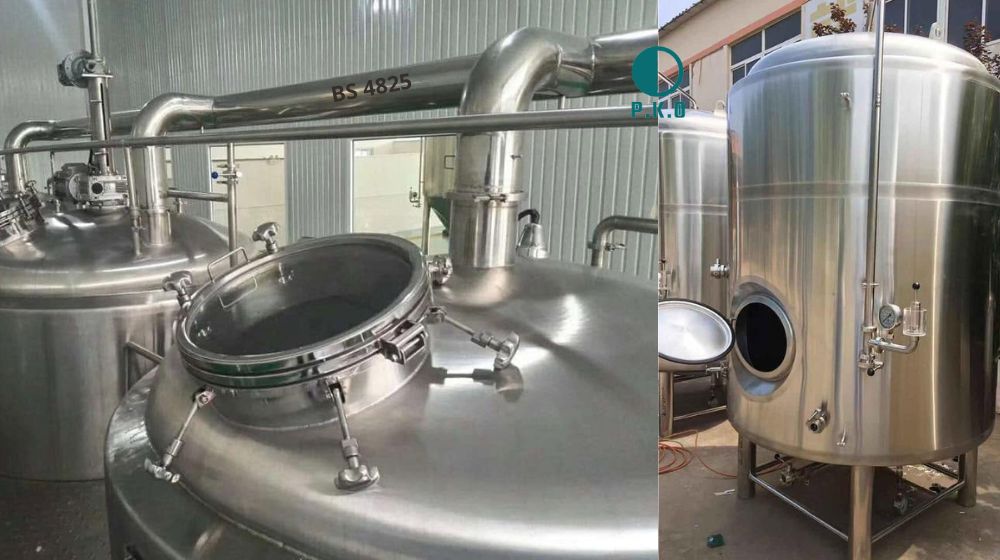

6. Đặc điểm dự án sử dụng ống vi sinh BS

Các dự án dùng ống vi sinh chuẩn BS thường có điểm chung: hệ thống thiết bị chính đã thiết kế theo tiêu chuẩn Anh ngay từ đầu, nên phần đường ống buộc phải đồng bộ theo để tránh phát sinh chi phí chuyển đổi.

• Dùng thiết bị, bồn, máy chiết hoặc hệ CIP nhập nguyên bộ từ Anh, Úc – nơi mặt bích, cửa vào/ra đã gia công sẵn theo BS 4825.
• Cần khớp nối kiểu IDF hoặc RJT thay vì Clamp thông dụng, do thiết bị gốc chỉ tương thích hai kiểu khớp này.
• Cải tạo, mở rộng nhà máy sữa hoặc bia đã vận hành lâu năm với hệ ống BS có sẵn, phần mở rộng phải giữ nguyên chuẩn để không phải thay đồng loạt phụ kiện cũ.
• Có yêu cầu kỹ thuật riêng từ chủ đầu tư nước ngoài, chỉ định rõ ống và phụ kiện phải theo BS 4825 trong hồ sơ mời thầu.

Với các dự án này, chọn đúng ống vi sinh chuẩn BS ngay từ đầu – đúng kích cỡ, độ dày, kiểu đầu nối – giúp tiết kiệm thời gian thi công, tránh phải gia công chuyển đổi phụ kiện về sau. Quý khách đang triển khai dự án cần ống inox vi sinh BS hoặc phụ kiện IDF, RJT, Clamp đi kèm có thể liên hệ để được tư vấn quy cách phù hợp với thiết bị hiện có.
