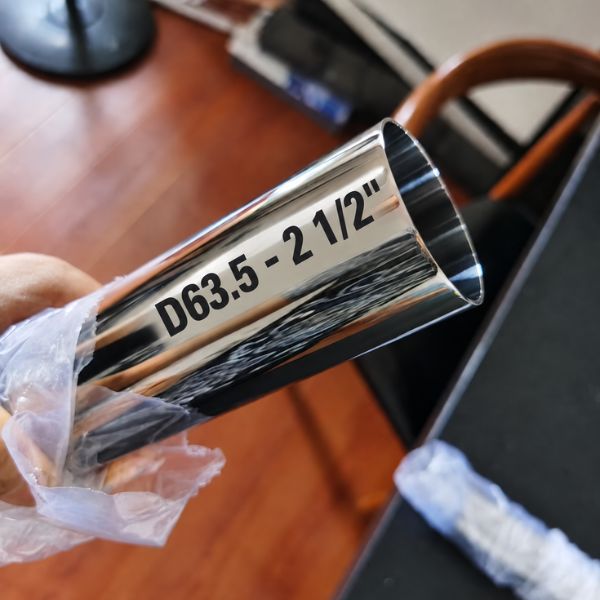

Ống vi sinh D63.5 – 2 1/2inch

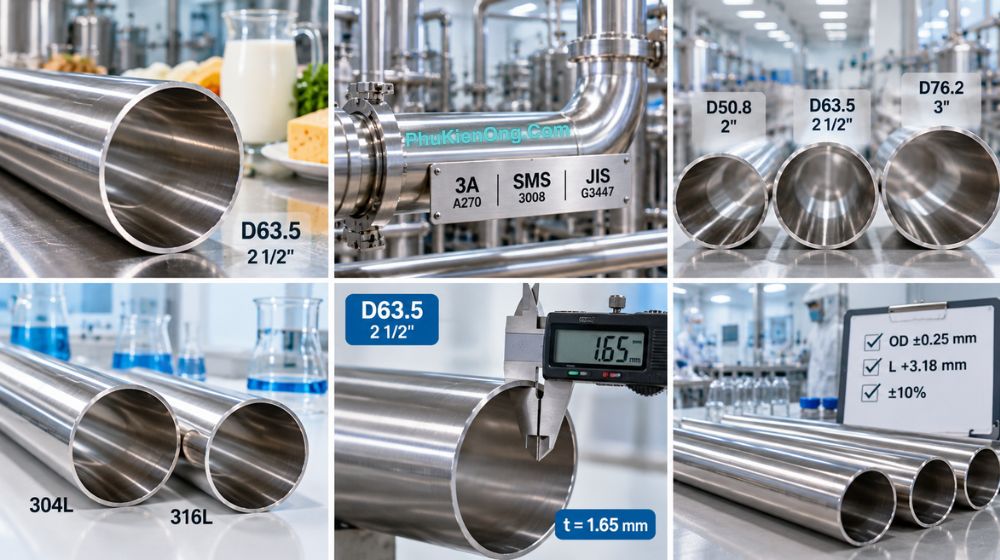

Ống vi sinh D63.5 – 2 1/2inch là cỡ ống inox vi sinh dùng hệ inch, đường kính ngoài đúng 63.5mm tương đương 2-1/2 inch. Đây là cỡ lớn hơn liền kề của D50.8 (2 inch), phù hợp cho các nhánh cấp lưu chất lớn trong nhà máy thực phẩm, sữa, dược phẩm dùng hệ tiêu chuẩn Mỹ. Xem chi tiết tiêu chuẩn, vật liệu, độ dày và dung sai của cỡ ống này, để tránh phải đổi trả khi mua hàng

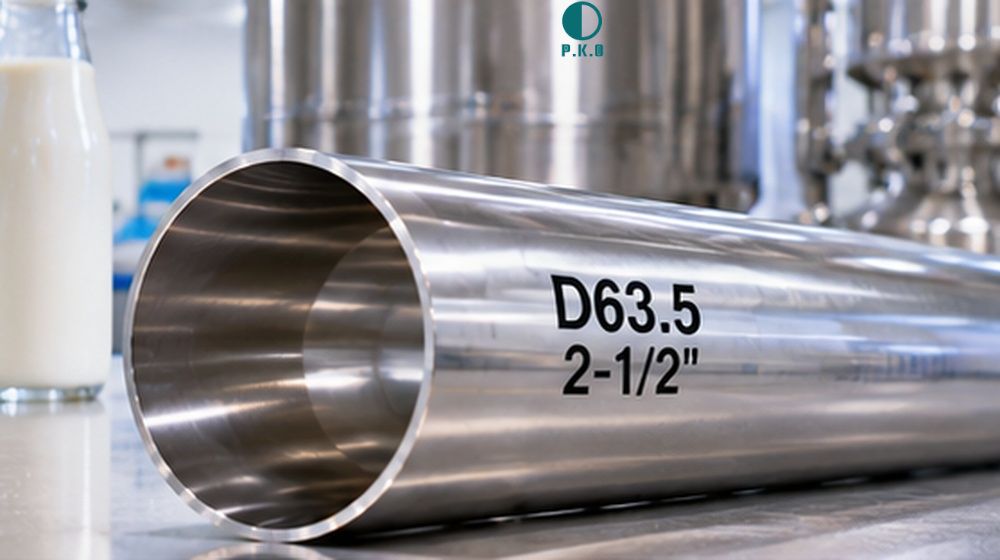

1. Ống vi sinh D63.5 – 2 1/2inch là như thế nào?

Tương tự cách gọi các cỡ hệ inch khác, tên gọi ống vi sinh D63.5 – 2 1/2inch dùng song song cả hai đơn vị đo.

• Ống vi sinh là là dòng ống thép không gỉ sản xuất theo tiêu chuẩn vệ sinh, ống có bề mặt trong nhẵn, hạn chế điểm đọng cặn, hạn chế vi sinh vật  – vi khuẩn phát triển và dễ vệ sinh CIP/SIP. Ống chuyên dùng cho các hệ thống dành cho ngành
  • Sản xuất thực phẩm
  • Chế biến dược phẩm
  • Sản xuất thành phẩm sữa
• D ở đây là đường kính ngoài của ống (Outside Diameter – OD)
• D63.5 nghĩa là đường kính ngoài thực tế 63.5mm,
• Quy đổi đúng bằng 2-1/2 inch.

Vì vậy, sản phẩm này còn được gọi đầy đủ là ống inox vi sinh D63.5 2 1/2, ghép tên vật liệu (inox) vào cùng tên gọi kích cỡ.

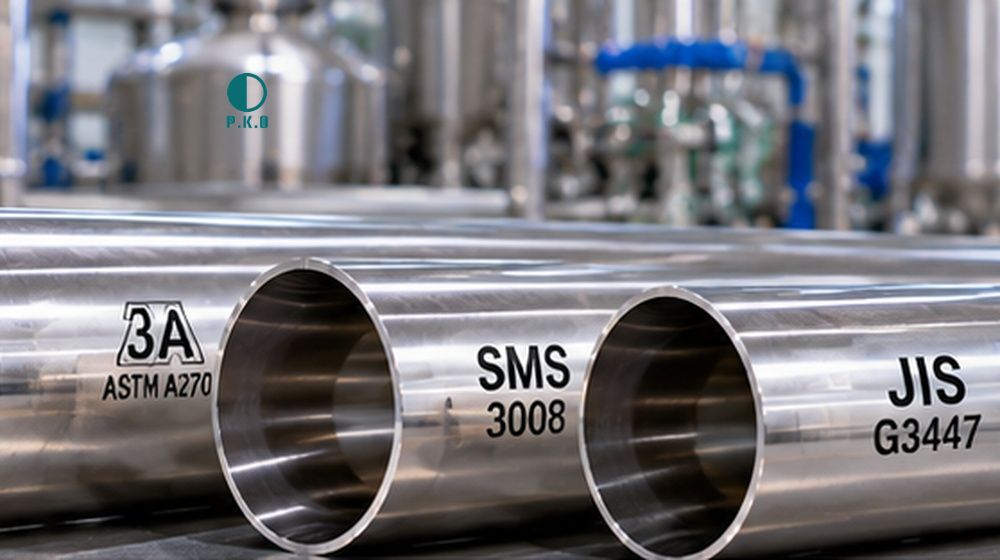

2. Tiêu chuẩn ống vi sinh D63.5 – 2 1/2inch

Ống inox vi sinh D63.5 – 2 1/2inch được sản xuất theo hệ tiêu chuẩn ống vi sinh dùng đơn vị inch phổ biến tại Mỹ, cụ thể là

• Ống vi sinh 3A (3A ASTM A270) tương ứng kích cỡ 2 1/2inch
• Tương thích ống vi sinh SMS (SMS 3008).
• Với ống vi sinh JIS (JIS 3447) tương ứng với kích cỡ 2.5S

Đáng chú ý

• Tiêu chuẩn JIS G3447 cũng có một mục ghi nhận đúng giá trị OD 63.5mm (độ dày 2.0mm, dung sai OD ±0.25mm)
• Trùng đúng dung sai với bảng 3A/SMS nhưng độ dày khác nhau (2.0mm so với 1.65mm).

Vì D63.5 – 2 1/2inch dùng đơn vị inch, bài này trình bày theo tiêu chuẩn 3A/SMS làm chính, đồng thời lưu ý điểm trùng lặp OD này để tránh nhầm khi tra cứu.

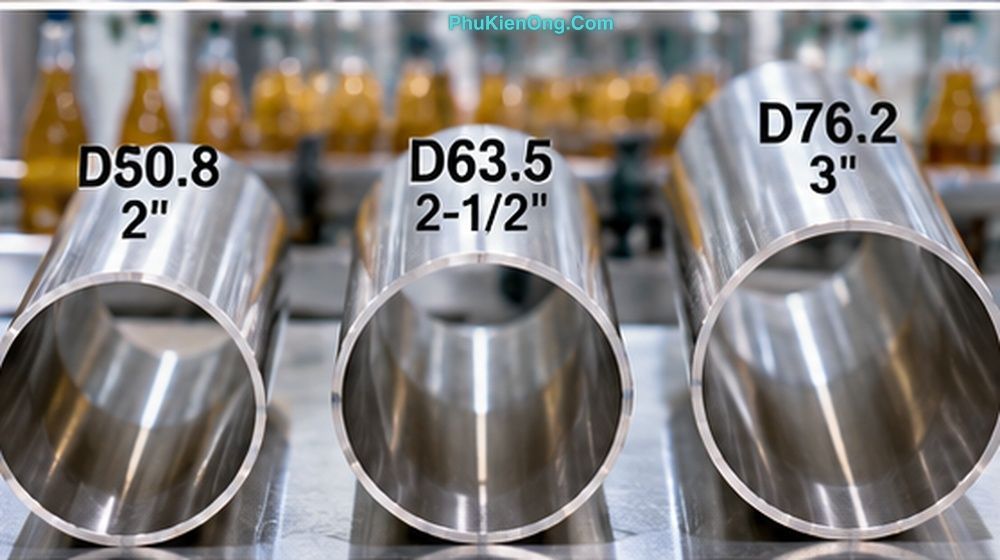

3. Ống vi sinh D63.5 tương đương bao nhiêu Inch

Theo bảng tra Size OD của 3A ASTM A270/SMS 3008

• Cỡ ống vi sinh D63.5 tương đương đúng 2-1/2 inch
• Đứng ngay sau ống vi sinh D50.8 cỡ 2 inch
• Đứng trước ngay cỡ ống vi sinh D76.2 cỡ 3 inch

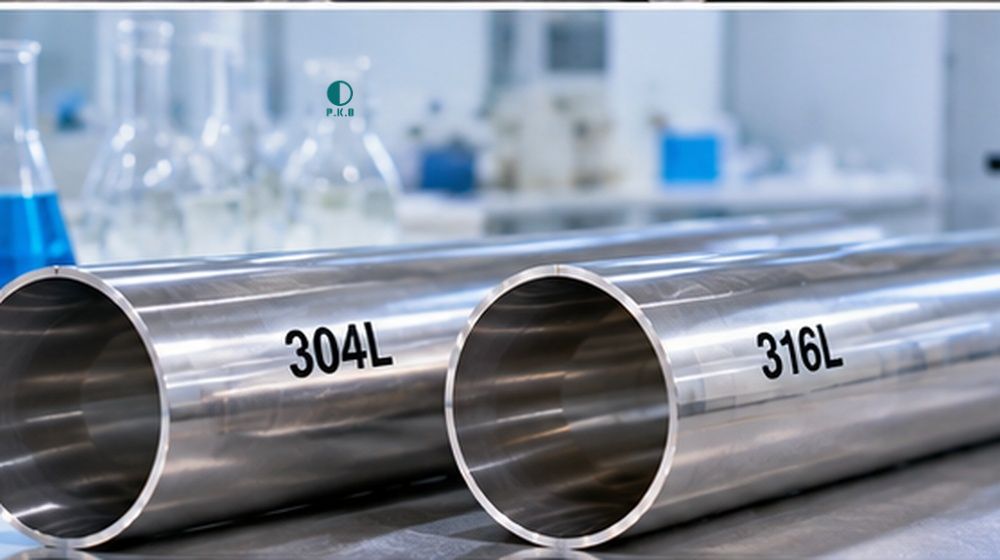

4. Vật liệu chế tạo ống vi sinh D63.5 – 2 1/2inch

Theo bảng thành phần hóa học đi kèm tiêu chuẩn 3A ASTM A270/SMS 3008, ống vi sinh D63.5 – 2 1/2inch có 2 lựa chọn vật liệu chính.

• Ống vi sinh 304L: Cr 18.0-20.0%, Ni 8.0-13.0%, không có Molypden.
• Ống vi sinh 316L: Cr 16.0-18.0%, Ni 10.0-15.0%, có thêm Mo 2.0-3.0%, chịu ăn mòn tốt hơn.

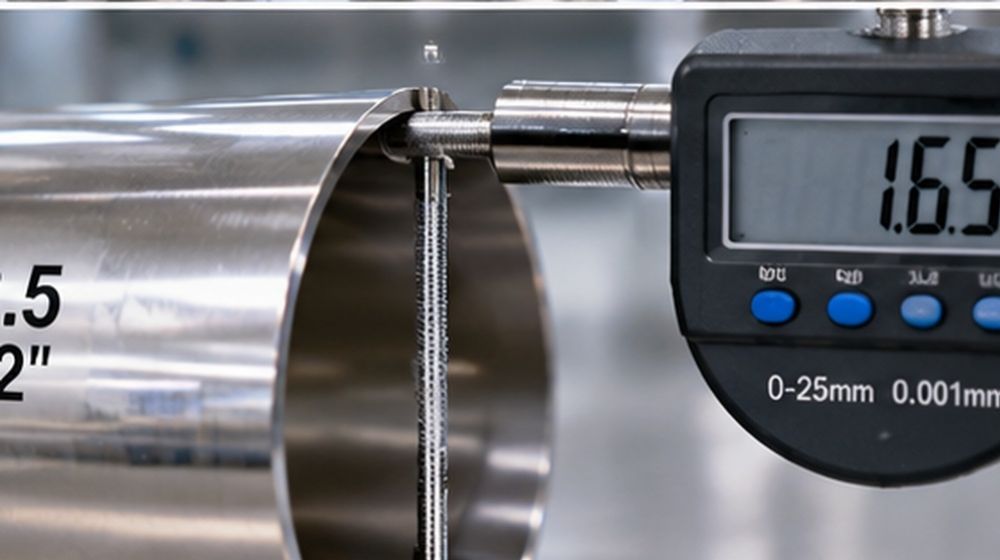

5. Ống vi sinh D63.5 – 2 1/2inch có chiều dày là bao nhiêu

Tra theo kích cỡ ống vi sinh với các tiêu chuẩn 3A ASTM A270/SMS 3008,

• Ống vi sinh D63.5 – 2 1/2inch chỉ có 1 mức độ dày duy nhất là 0.065 inch (1.65mm)
• Khác với các cỡ nhỏ hơn (1inch, 1-1/2inch, 2inch) có tới 2 lựa chọn độ dày.

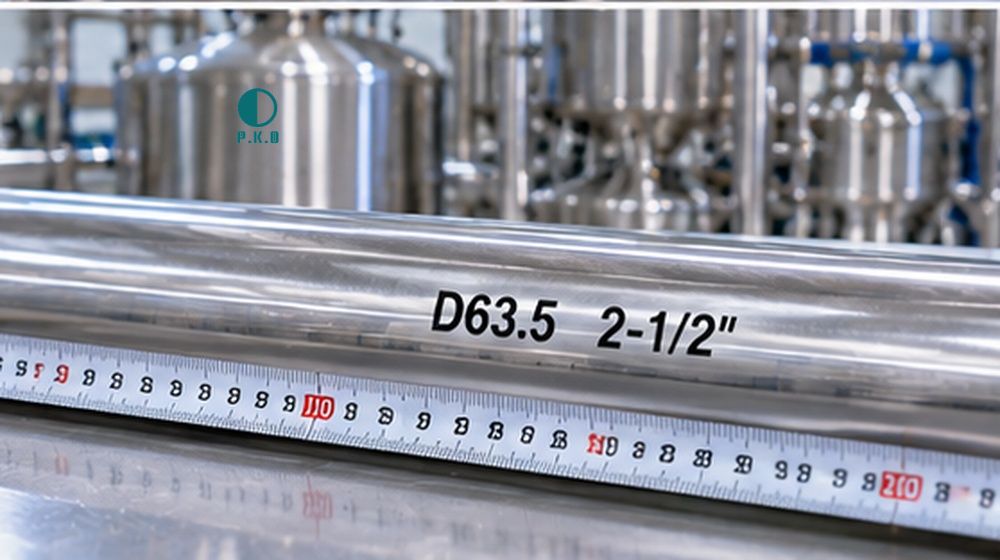

6. Dung sai của ống vi sinh D63.5 – 2 1/2inch

Theo đúng bảng 3A ASTM A270/SMS 3008 cho cỡ 2-1/2 inch (63.5mm):

• Dung sai đường kính ngoài (OD): ±0.010 inch (±0.25mm).
• Dung sai chiều dài: +1/8 inch (+3.18mm) / -0.
• Dung sai chung: ±10.0%.
