Ống vi sinh 3A

Ống vi sinh 3A là dòng ống inox chế tạo theo hệ tiêu chuẩn vệ sinh của Mỹ, do 3-A Sanitary Standards, Inc. (3-A SSI) thiết lập cùng USPHS/FDA, USDA và EHEDG. Là đơn vị trực tiếp cung cấp ống inox vi sinh 3A và phụ kiện đi kèm, chúng tôi hiểu rõ vì sao dòng ống này gần như là lựa chọn mặc định cho hệ thống sữa, thực phẩm, đồ uống và dược phẩm.

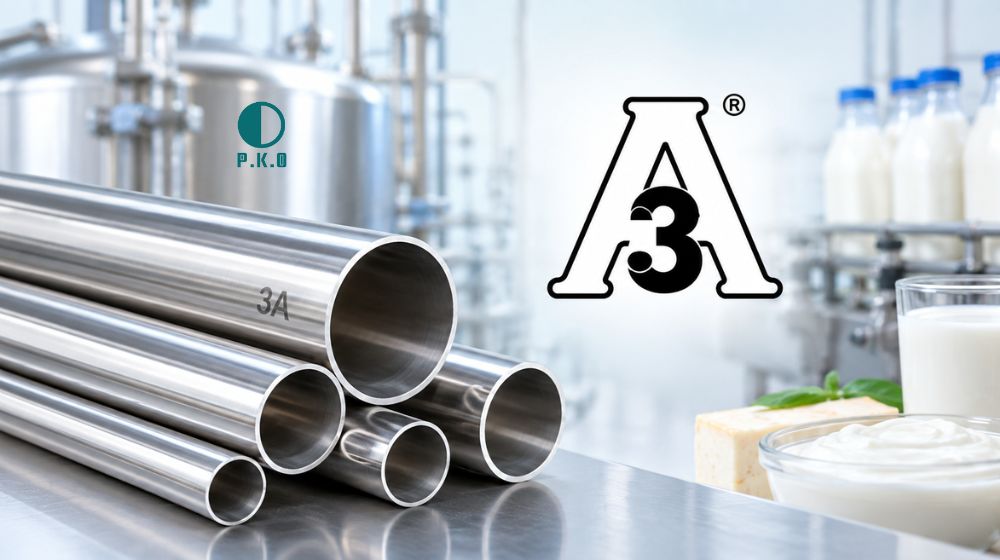

1. Thế nào là ống vi sinh chuẩn 3A

“Chuẩn 3A” không phải tên một loại vật liệu hay một kích cỡ ống, mà là tên một hệ tiêu chuẩn kỹ thuật về vệ sinh.

ANH

• 3A (hay 3-A, Triple-A) là tên viết tắt của 3-A Sanitary Standards, Inc. – tổ chức phi lợi nhuận Mỹ, đơn vị duy nhất được ủy quyền thiết lập, duy trì các tiêu chuẩn 3-A Sanitary Standard và cấp phép gắn biểu tượng 3-A (3-A Symbol) cho thiết bị đạt chuẩn.
• Tiêu chuẩn 3A ra đời từ năm 1920, ban đầu phục vụ ngành sữa rồi mở rộng sang thực phẩm, đồ uống, dược phẩm. Được xây dựng cùng nhau gữa 4 bộ – cơ quan dưới đây
  • Cơ quan Y tế Công cộng Mỹ (USPHS)
  • Cục Quản lý Thực phẩm và Dược phẩm Mỹ (FDA)
  • Bộ Nông nghiệp Mỹ – mảng sữa (USDA)
  • Hiệp hội Kỹ thuật Vệ sinh Châu Âu (EHEDG
• Việc áp dụng 3A gần như là “giấy thông hành” để ống vi sinh và thiết bị được các nhà máy sữa, thực phẩm chấp nhận sử dụng.
  • Hoàn toàn tự nguyện
  • Không phải quy định pháp lý bắt buộc
• Riêng ống kim loại có tiêu chuẩn con riêng: 3-A Sanitary Standard số 33- Metal Tubing (bản hiện hành 33-03), chỉ quy định cho bản thân ống kim loại, không bao gồm phụ kiện hay hệ thống chế tạo thêm từ ống.

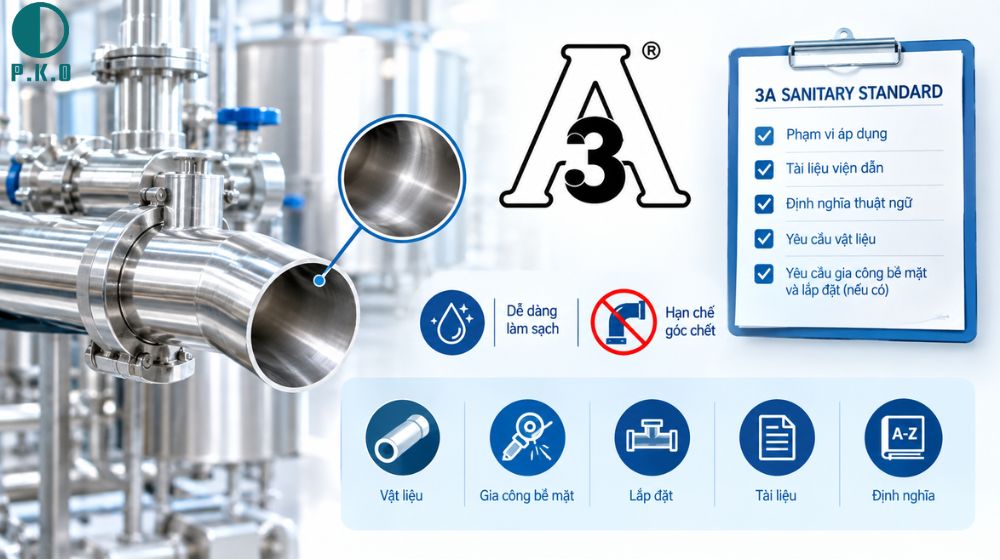

2. Tiêu chuẩn ống vi sinh 3A là gì

Tiêu chuẩn ống vi sinh và ống vi sinh chuẩn 3A là tập hợp yêu cầu tối thiểu về vệ sinh, áp dụng từ khâu thiết kế, chọn vật liệu, gia công đến lắp đặt.

• 3A nhắm vào điều gì
  • Không đề cập an toàn cơ khí, an toàn điện hay hiệu quả kinh tế
  • Tiêu chuẩn này chỉ tập trung vào khả năng đảm bảo vệ sinh của thiết bị.
• Nguyên tắc cốt lõi:
  • Mọi bề mặt tiếp xúc sản phẩm phải làm sạch được 100%
  • Hạn chế tối đa góc chết (dead end) và khe hở khiến dung dịch vệ sinh (CIP) không tiếp xúc trực tiếp được.
• Một tiêu chuẩn 3A gồm:
  • Phạm vi áp dụng
  • Tài liệu viện dẫn
  • Định nghĩa thuật ngữ
  • Yêu cầu vật liệu
  • Yêu cầu gia công bề mặt tiếp xúc/không tiếp xúc sản phẩm và tiêu chí lắp đặt (nếu có).

ANH

Trên công trình thực tế, ống đạt chuẩn 3A thường được đối chiếu song song với các hệ khác như ISO 2037, SMS 3008, ASME BPE hay ống vi sinh chuẩn DIN (DIN 11850), tùy thị trường.

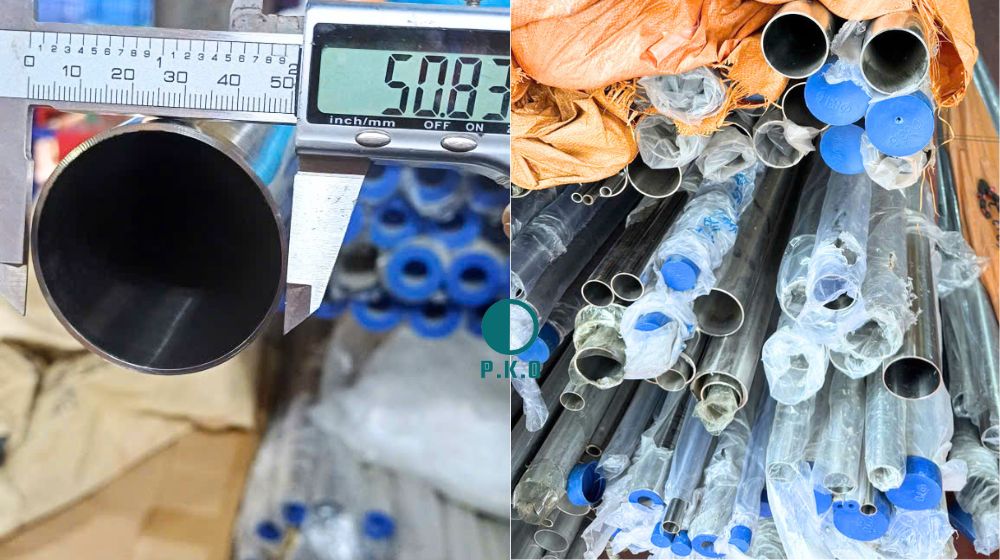

3. Kích cỡ ống inox vi sinh 3A

Điểm dễ gây nhầm lẫn nhất khi tra kích cỡ ống vi sinh là mỗi hệ tiêu chuẩn quy định đường kính ngoài (OD) và độ dày thành ống khác nhau, dù cùng một đường kính danh nghĩa.

• Kích cỡ ống vi sinh 3A
  • Được biểu thị theo đường kính ngoài (OD)
  • Phổ biến từ 1/2 inch đến 8 inch tùy nhà sản xuất và mục đích sử dụng.
• Một số quy cách OD/ID/độ dày thành (T) thường gặp:
  • 1/2″ (ID 0,37″, dày 0,065″)
  • 1″ (ID 0,87″, dày 0,065″)
  • 2″ (ID 1,87″, dày 0,065″)
  • 4″ (ID 3,834″, dày 0,083″)

ANH

Note:

• Ống vốn thiết kế theo hệ inch (IP) của Mỹ nên tài liệu kỹ thuật 3A khuyến nghị ghi song song hệ inch và hệ mét (SI) trên bản vẽ để tránh sai lệch khi đặt hàng.
• Khi vệ sinh CIP, ống cần đạt vận tốc dòng tạo dòng chảy rối, thường khoảng 5 ft/s (1,52 m/s) với các cỡ thông dụng từ 1/2 đến 6 inch.

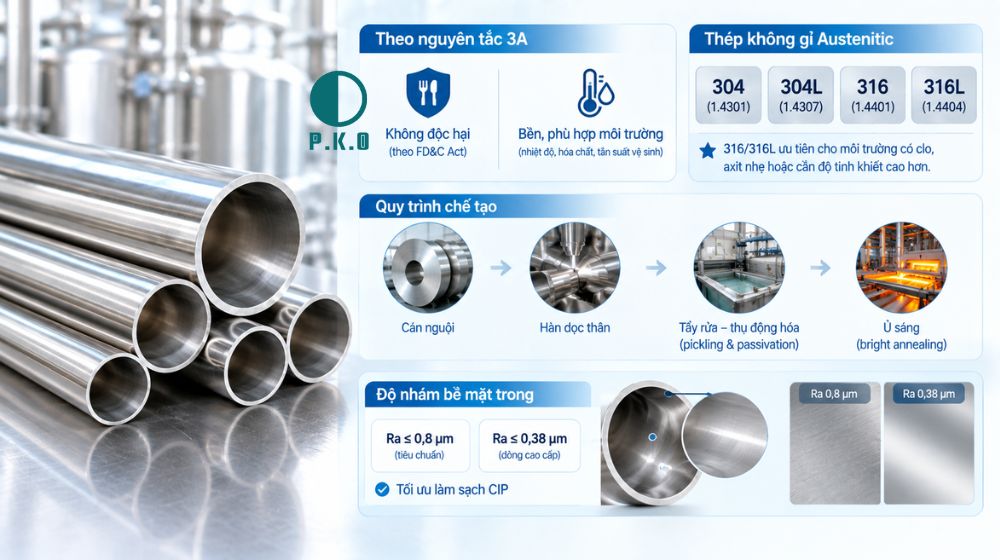

4. Vật liệu chế tạo ống vi sinh 3A

Vật liệu quyết định độ bền, khả năng chống ăn mòn và độ an toàn khi ống tiếp xúc trực tiếp sản phẩm.

• Theo nguyên tắc 3A
  • Vật liệu tiếp xúc sản phẩm phải không độc hại (theo đạo luật Thực phẩm, Dược phẩm và Mỹ phẩm Mỹ – FD&C Act)
  • Bền và phù hợp môi trường sử dụng (nhiệt độ, hóa chất tẩy rửa, tần suất vệ sinh).
• Ống inox vi sinh chuẩn 3A phổ biến nhất làm từ thép không gỉ dòng austenitic:
  • 304 (1.4301)
  • 304L (1.4307)
  • 316 (1.4401)
  • 316L (1.4404)
• Trong đó 316/316L ưu tiên cho môi trường có clo, axit nhẹ hoặc cần độ tinh khiết cao hơn.
• Ống thường cán nguội, hàn dọc thân, xử lý bề mặt bằng tẩy rửa – thụ động hóa (pickling & passivation) hoặc ủ sáng (bright annealing)
• Bề mặt trong yêu cầu độ nhám Ra ≤ 0,8 μm, dòng cao cấp có thể đạt Ra ≤ 0,38 μm (đánh bóng điện hóa) để tối ưu làm sạch CIP.

ANH

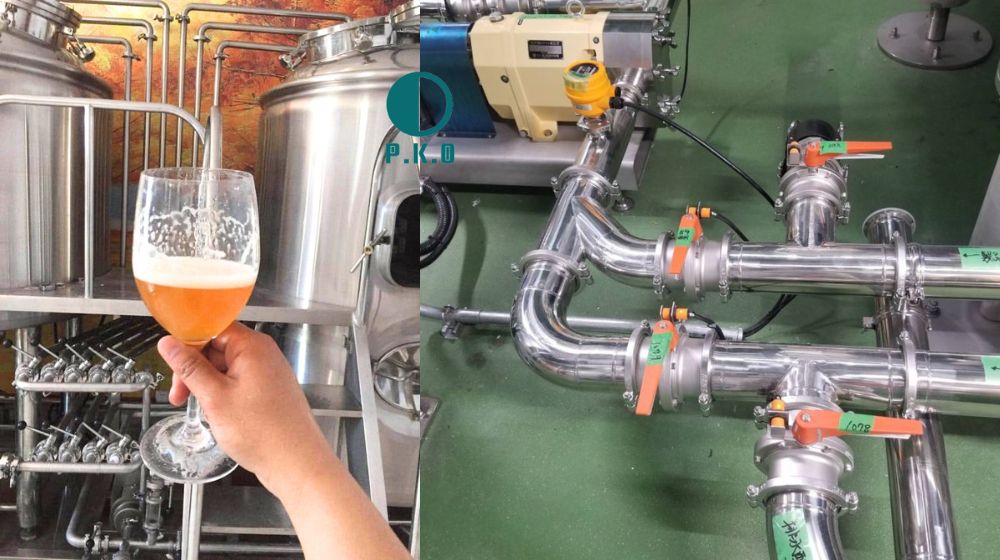

5. Ứng dụng phổ biến của ống vi sinh 3A

Nhờ đáp ứng đồng thời yêu cầu về vật liệu, độ nhám bề mặt và khả năng làm sạch, ống vi sinh 3A hiện diện ở hầu hết ngành sản xuất đòi hỏi kiểm soát vi sinh nghiêm ngặt.

• Ngành sữa: Thu gom, vận chuyển, thanh trùng sữa tươi và sản phẩm từ sữa – lĩnh vực khởi nguồn của tiêu chuẩn 3A.
• Ngành thực phẩm – đồ uống: Phối trộn, chiết rót, làm sạch CIP cho nước giải khát, bia, nước ép, dầu ăn.
• Ngành dược phẩm – công nghệ sinh học: Vận chuyển dung dịch, hoạt chất, môi trường nuôi cấy cần độ sạch cao, tiệt trùng lặp lại.
• Ngành mỹ phẩm – chăm sóc cá nhân: Sản xuất kem, sữa tắm, dung dịch chăm sóc da cần kiểm soát nhiễm khuẩn chéo.

ANH

Lựa chọn đúng ống vi sinh chuẩn 3A – từ vật liệu, kích cỡ đến bề mặt gia công – ảnh hưởng trực tiếp đến hiệu quả vệ sinh và tuổi thọ hệ thống.

Nếu cần tư vấn quy cách ống inox vi sinh 3A phù hợp với dây chuyền sản xuất cụ thể, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ tra cứu và cung cấp đúng chủng loại
