Ống vi sinh D139.7

Ống vi sinh D139.7 là cỡ ống inox vi sinh theo tiêu chuẩn ISO 2037, đường kính ngoài đúng 139.7mm. Cỡ này rất gần với D139.8 theo tiêu chuẩn JIS G3447 nên cần phân biệt rõ khi đặt hàng. Cùng xem chi tiết tiêu chuẩn, vật liệu, độ dày và dung sai của cỡ ống này.

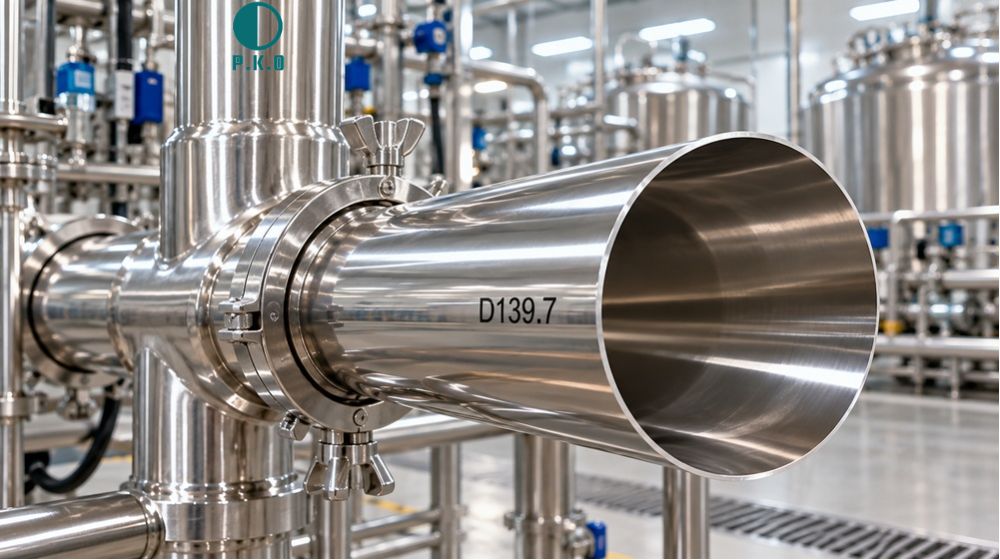

1. Ống vi sinh D139.7 là ống như thế nào?

Trước khi tra thông số kỹ thuật, cần hiểu đúng ký hiệu trong tên gọi của ống vi sinh D139.7

• Ống vi sinh: Loại ống thép không gỉ sản xuất theo tiêu chuẩn vệ sinh dành cho
  • Ngành thực phẩm
  • Ngành dược phẩm
  • Ngành sữa
• Ống có đặc điểm: Bề mặt trong nhẵn bóng, hạn chế tối đa điểm đọng cặn vi sinh.
• D ở đây là đường kính ngoài của ống (Outside Diameter – OD)
• D139.7 nghĩa là đường kính ngoài thực tế 139.7mm.

Với đặc điểm trên, trên thị trường ống này còn được gọi đầy đủ là ống inox vi sinh D139.7, đây là tên gọi đầy đủ bởi có cả 3 yếu tố quan trọng trong ống. Gồm:

• Chủng loại (ống vi sinh)
• Vật liệu (inox)
• Đường kính ngoài (D139.7)

Lưu ý:

• Cần phân biệt với ống vi sinh D139.8 theo tiêu chuẩn JIS G3447
• Mặc dù chỉ chênh 0.1mm về đường kính ngoài nhưng , độ dày và dung sai khác nhau.

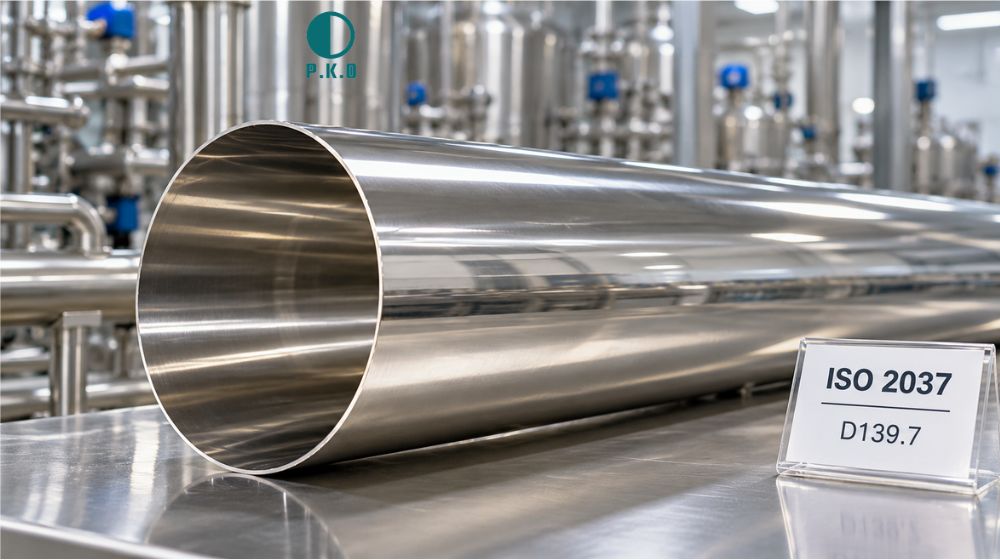

2. Tiêu chuẩn của ống vi sinh D139.7

Ống vi sinh D139.7 được sản xuất theo ống vi sinh ISO,

• Cụ thể là ISO 2037
• Đây là bộ tiêu chuẩn ống vi sinh phổ biến.

Phụ kiện ISO 2037 không lắp lẫn được với phụ kiện JIS G3447 (D139.8) dù kích thước gần như trùng nhau. Nên người dùng và các thợ lắp đặt cần phải lưu ý khi thực hiện lắp đặt hệ thống đường ống

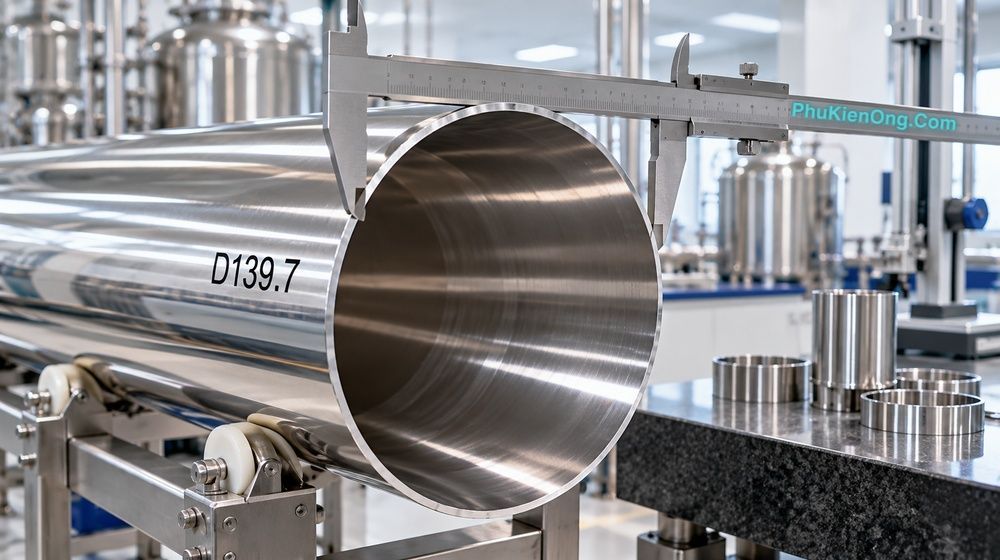

3. Ống vi sinh D139.7 tương đương DN hoặc Inch bao nhiêu

Theo bảng tra ISO 2037, cỡ ống vi sinh D139.7 được ghi nhận trực tiếp theo đường kính ngoài (Size OD = 139,70mm)

• Không có DN tương đương
• Không có  kích cỡ Inch tương đương

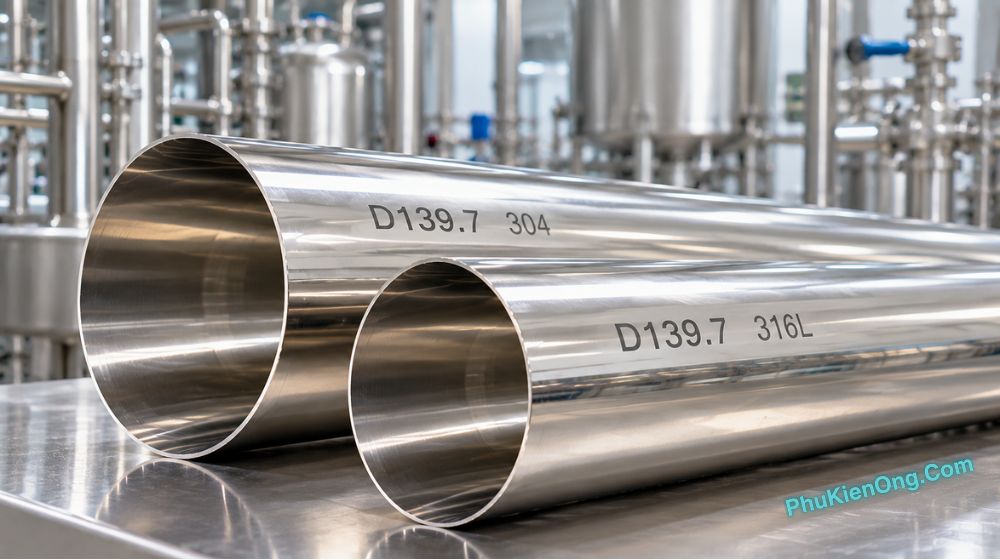

4. Ống vi sinh D139.7 sử dụng vật liệu gì

Theo bảng thành phần hóa học đi kèm tiêu chuẩn ISO 2037, ống vi sinh D139.7 có 2 lựa chọn vật liệu chính.

• Ống inox vi sinh 304: C≤0.080%, Cr 18.0-20.0%, Ni 8.0-13.0%, không có Molypden.
• Ống vi sinh 316L: C≤0.030%, Cr 16.0-18.0%, Ni 10.0-14.0%, có thêm Mo 2.0-3.0%.

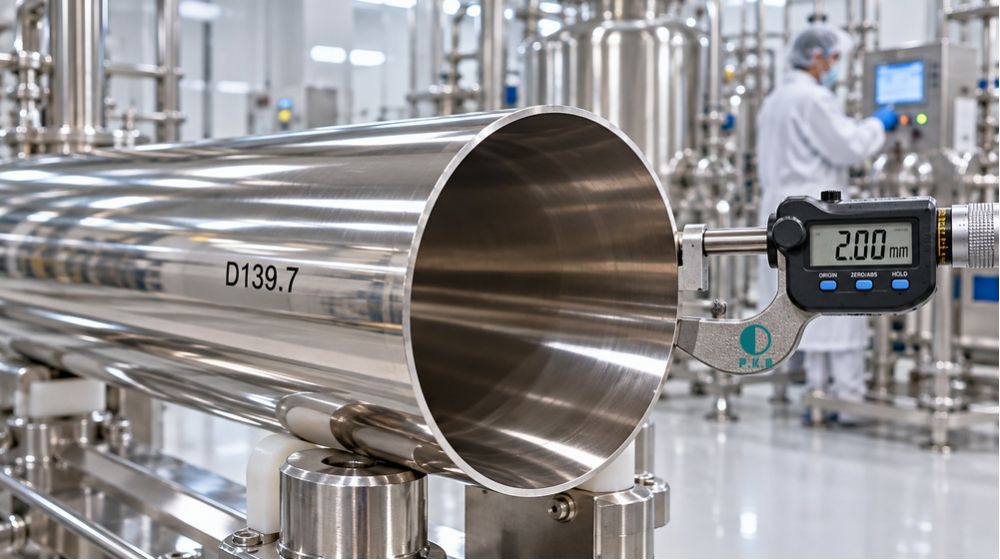

5. Ống vi sinh D139.7 có chiều dày là bao nhiêu

Tra theo kích cỡ ống vi sinh chuẩn ISO 2037

• Ống vi sinh D139.7 có độ dày thành ống 2.00mm
• Khối lượng tham khảo khoảng 6.860 kg/m
• Mỏng hơn ống D139.8 chuẩn JIS có độ dày 3.0mm

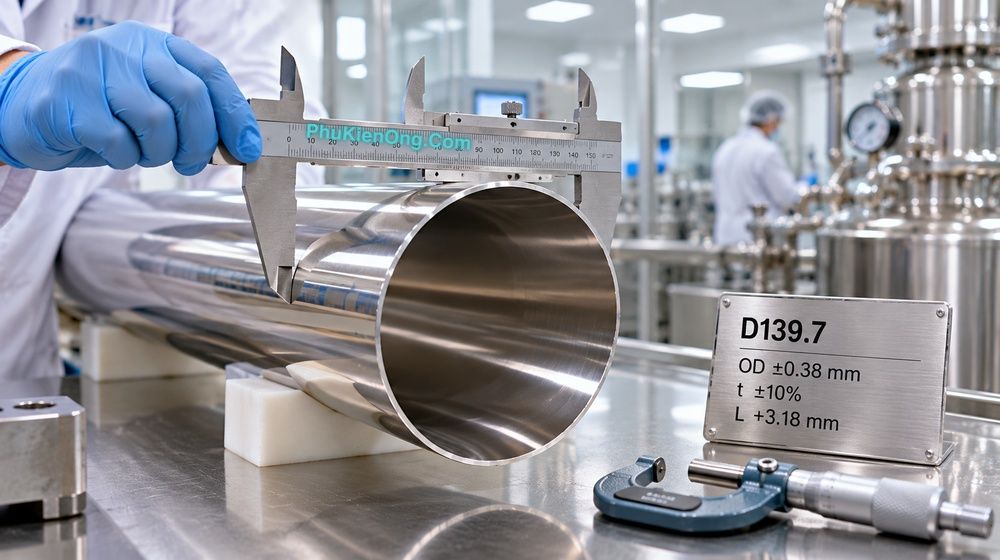

6. Dung sai của ống vi sinh D139.7

Theo đúng bảng ISO 2037 cho cỡ OD 139.70mm:

• Dung sai đường kính ngoài (OD): ±0.38mm.
• Dung sai độ dày thành ống: ±10%.
• Dung sai chiều dài: chỉ sai lệch dương +3.18mm, không có sai lệch âm.
