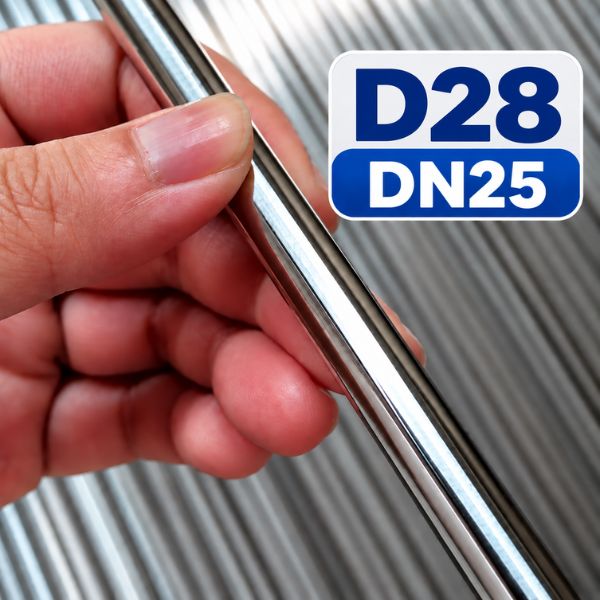

Ống vi sinh D28 – DN25

Ống vi sinh D28 DN25 thuộc dải cỡ trung của tiêu chuẩn DIN 11850 Series 1, đường kính ngoài 28mm tương ứng đường kính danh nghĩa DN25. Đây là cỡ chuyển tiếp giữa nhóm ống mảnh (DN10-DN20) và nhóm ống có dung sai lớn hơn (DN32 trở lên). Cùng xem chi tiết tiêu chuẩn, vật liệu, độ dày và dung sai của cỡ ống này.

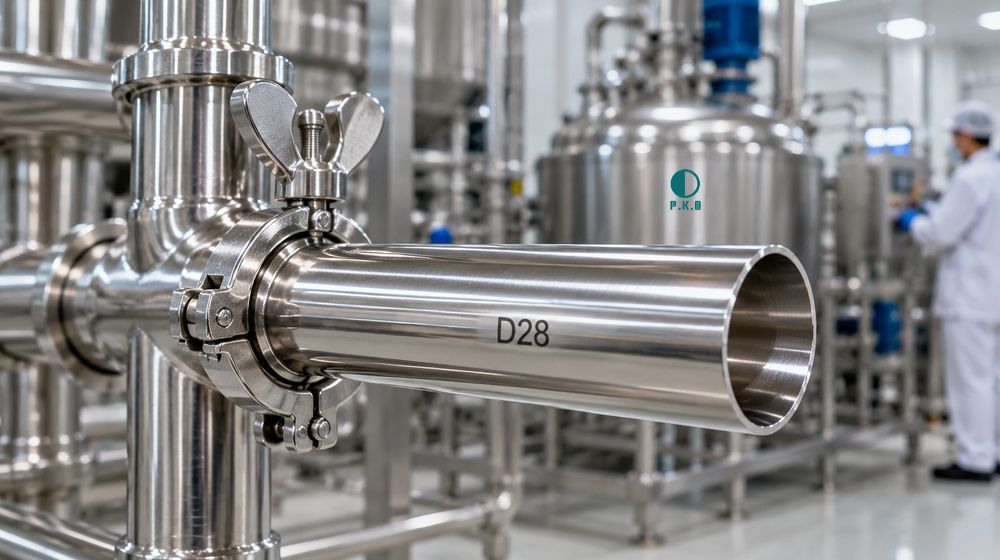

1. Ống vi sinh D28 là ống như thế nào?

Trước khi tra thông số kỹ thuật, cần hiểu đúng từng ký hiệu trong tên gọi của ống vi sinh D28 này.

• Ống vi sinh: Ống thép không gỉ hay còn gọi là ống inox sản xuất theo tiêu chuẩn vệ sinh, với các yêu – bề mặt trong nhẵn bóng, hạn chế tối đa điểm đọng cặn vi sinh, dễ vệ sinh CIP/SIP. Dành cho các ngành như
  • Ngành thực phẩm
  • Ngành dược phẩm
  • Ngành sữa.
• D ở đây là đường kính ngoài của ống (Diameter – tức là Outside Diameter – OD)
• D28 nghĩa là đường kính ngoài thực tế 28mm.

Vì vậy, trên thị trường sản phẩm này còn được gọi đầy đủ là ống inox vi sinh D28, ghép cả tên

• Chủng loại (ống vi sinh)
• Vật liệu (inox)
• Đường kính ngoài (D28)

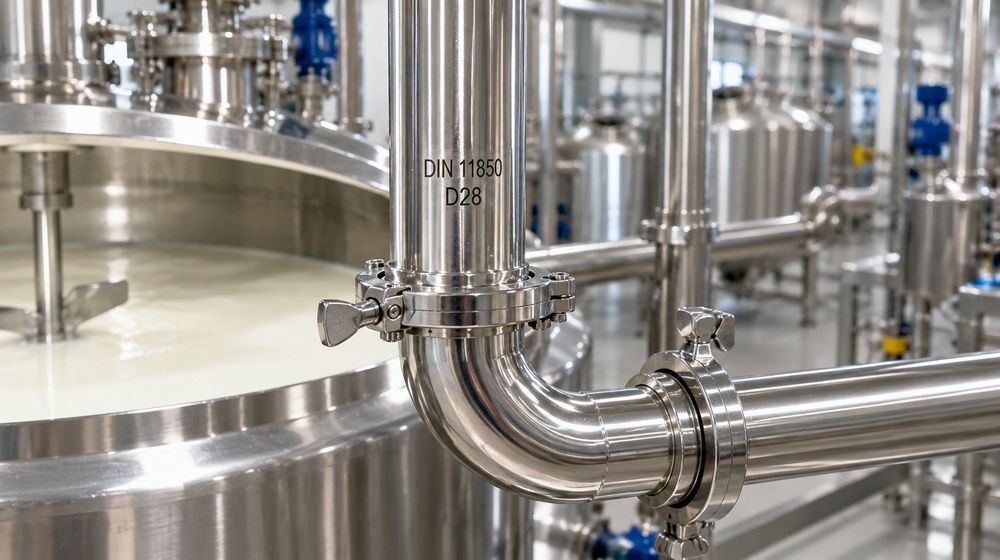

2. Ống vi sinh D28 áp dụng tiêu chuẩn nào

Ống vi sinh D28 DN25 sản xuất theo ống vi sinh chuẩn DIN 11850 với

• Series 1 – phiên bản chỉ áp dụng cho cỡ nhỏ đến DN50
  • Thuộc bộ tiêu chuẩn ống vi sinh do Viện Tiêu chuẩn hóa Đức ban hành
  • Tiêu chuẩn này phổ biến trong hệ thống đường ống thực phẩm, hóa chất và y tế.
• Series 2 của DIN 11850
  • DN25 có quy ước OD28 và độ dày 1.5mm
  • Khác với D28 dày 1.0mm đang nói ở Series 1

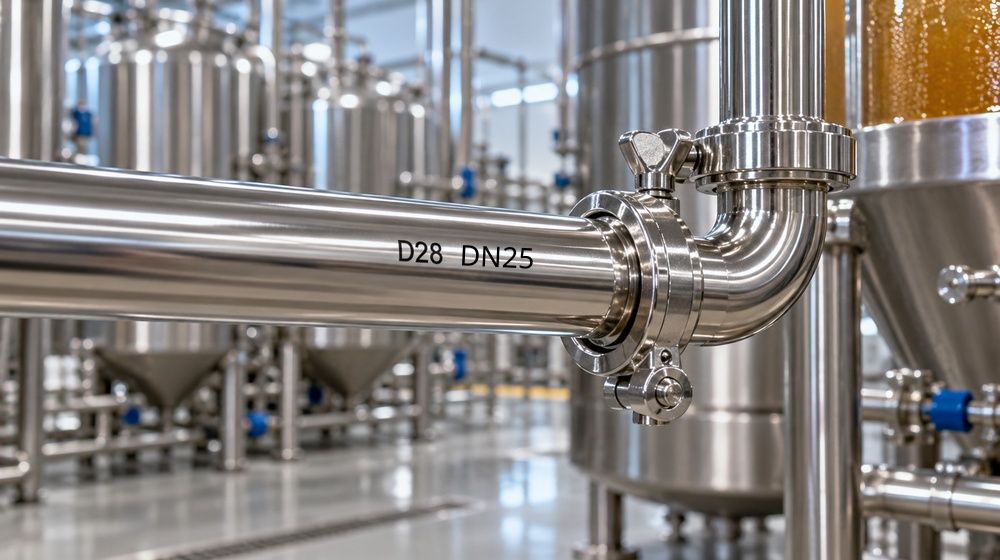

3. Ống vi sinh D28 tương đương DN bao nhiêu

Theo bảng tra DIN 11850 Series 1

• Cỡ ống vi sinh D28 tương đương đúng DN25.
• Đây là cỡ đầu tiên trong Series 1 có dung sai đường kính ngoài nới rộng hơn lên (±0.15mm) so với nhóm có dung sai (±0.12mm).
  • Ống vi sinh DN10
  • Ống vi sinh DN15

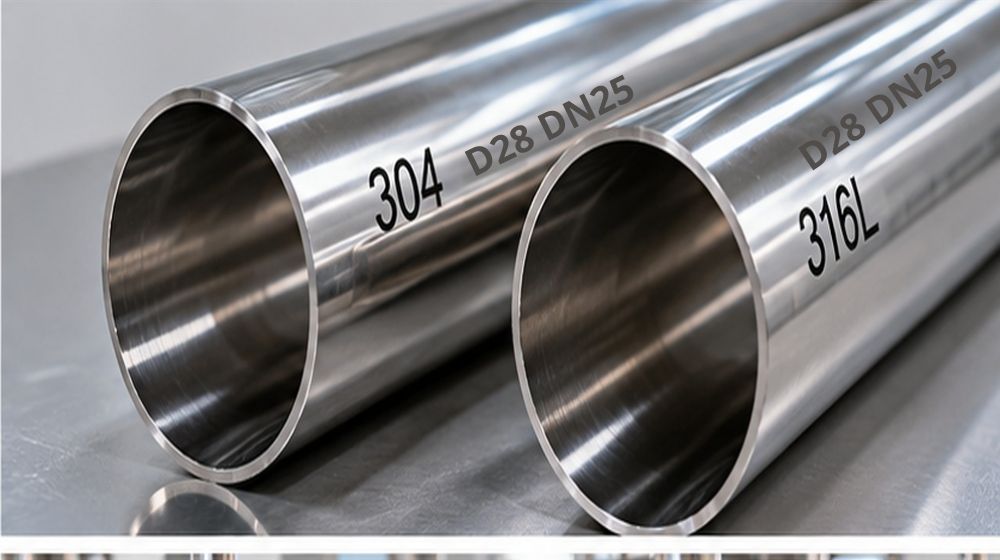

4. Ống vi sinh D28 DN25 sử dụng vật liệu gì

Theo bảng thành phần hóa học đi kèm tiêu chuẩn DIN 11850, ống vi sinh D28 DN25 có thể sản xuất từ 3 mác thép không gỉ tương ứng.

• 1.4301 (tương đương ống inox vi sinh 304):
  • Cr 17.0 ~ 19.5%
  • Ni 8.0 ~ 10.5%.
• 1.4307 (ống vi sinh 304L):
  • Carbon thấp (≤0.03%)
  • Cr 17.5 ~ 19.5%
  • Ni 8.0 ~ 10.0%.
• 1.4404 (ống vi sinh 316L): Chịu ăn mòn tốt hơn trong môi trường có clo hoặc axit nhẹ
  • Mo 2.0 ~ 2.5%
  • Cr 16.5 ~ 18.5%
  • Ni 10.0 ~ 13.0%

Giống các cỡ nhỏ hơn trong Series 1, mã hàng thực tế lưu hành chủ yếu là 304L và 316L.

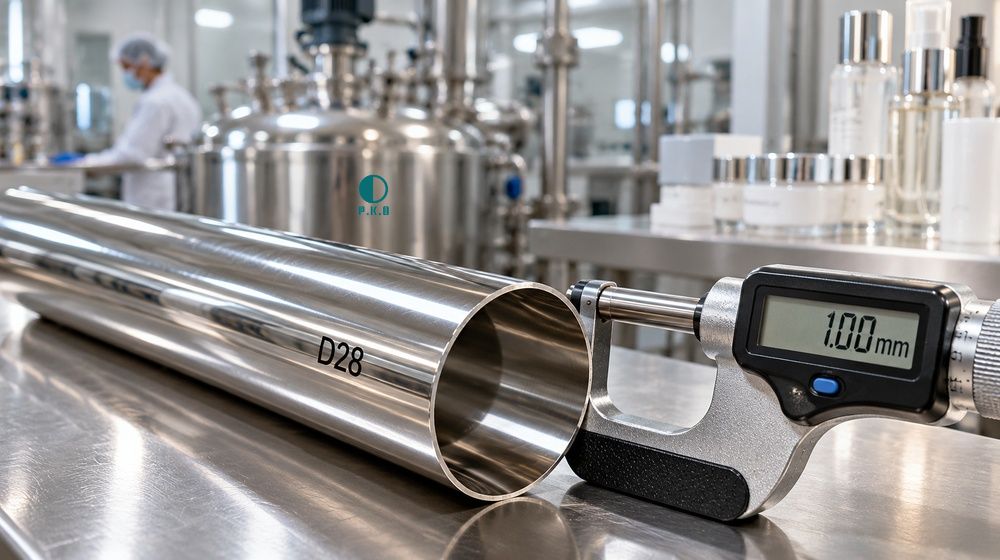

5. Ống vi sinh D28 DN25 có chiều dày là bao nhiêu

Theo bảng kích cỡ ống vi sinh chúng ta thấy ống có chiều dày là 1.5mm. Chi tiết thì:

• Chuẩn DIN 11850 Series 1
  • Ống vi sinh D28 DN25 có độ dày thành ống 1.0mm
  • Khối lượng tham khảo khoảng 0.66 kg/m
• Chuẩn DIN 11850 Series 2
  • Ống vi sinh D28 DN25 có độ dày thành ống 1.5mm

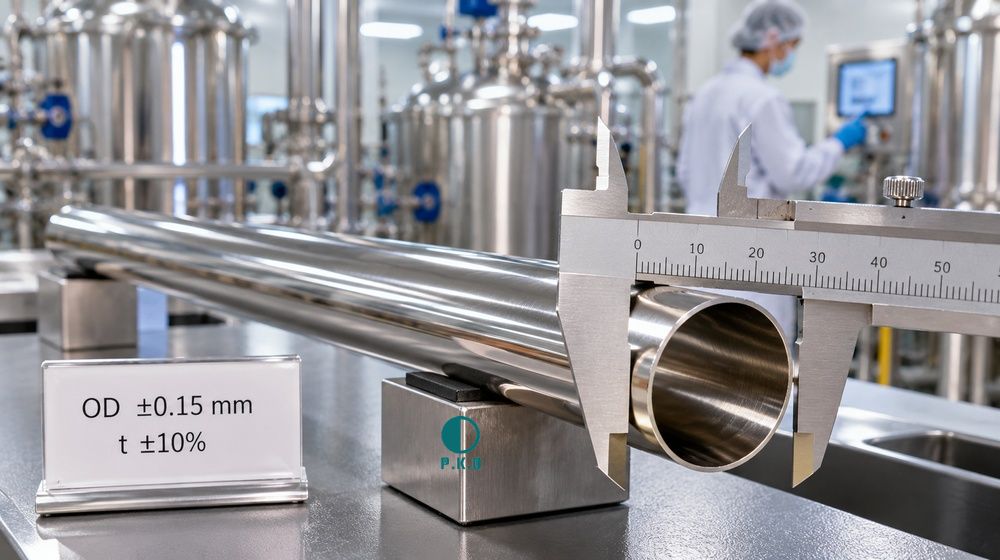

6. Dung sai của ống vi sinh D28 DN25

Theo đúng bảng DIN 11850 Series 1 cho DN25:

• Dung sai đường kính ngoài (OD): ±0.15mm
• Dung sai này rộng hơn so với nhóm DN10 ~ DN20 với dung sai là ±0.12mm
• Dung sai độ dày thành ống: ±10%.
• Dung sai chiều dài: Chỉ sai lệch dương +3.00mm, không có sai lệch âm
