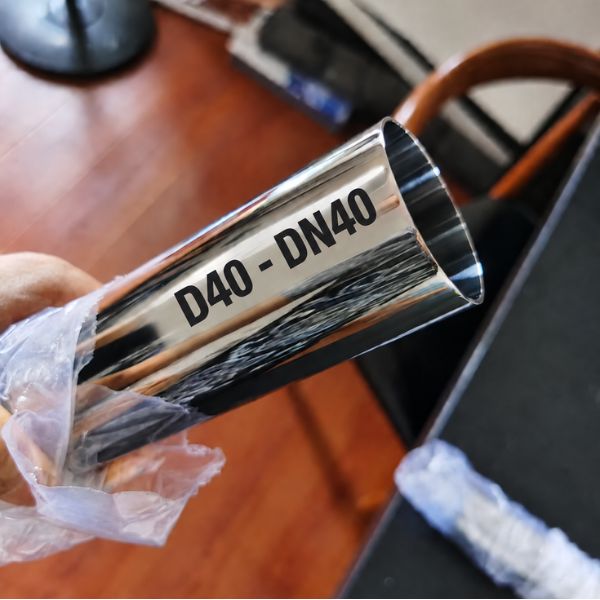

Ống vi sinh D40 – DN40

Ống vi sinh D40 có chiều dày bao nhiêu và vì sao chúng lại có nhiều mức chiều dày khác nhau như vậy? Ống DN40 có phải là cùng kích cỡ đường kính ngoài OD bằng 40mm không? Chi tiết kỹ thuật và tiêu chuẩn sử dụng cho cỡ ống này sẽ được chúng tôi làm rõ ngay dưới đây

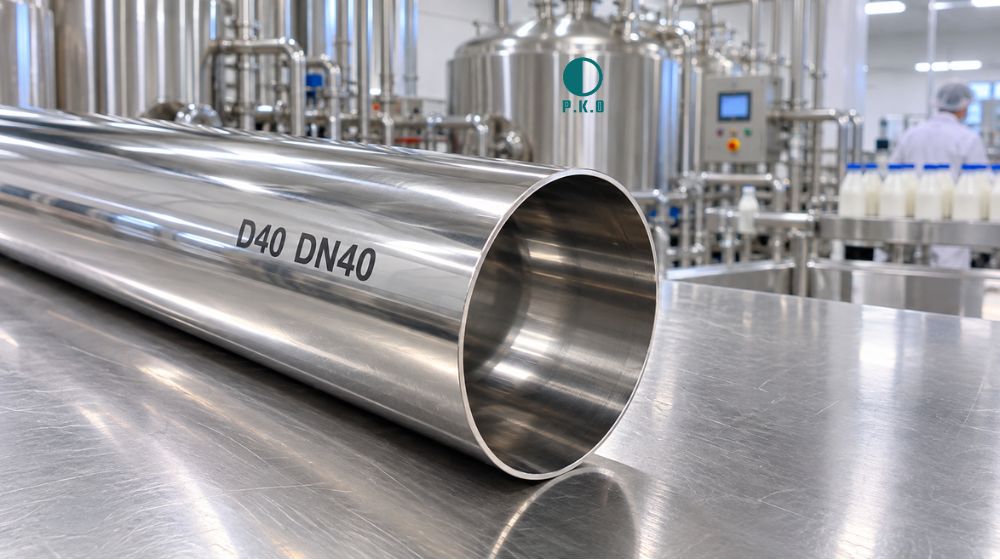

1. Ống vi sinh D40 là ống như thế nào?

Trước khi tra thông số kỹ thuật, cần hiểu đúng từng ký hiệu trong tên gọi của loại ống vi sinh này.

• Ống vi sinh: Ống thép không gỉ hay còn gọi là ống inox sản xuất theo tiêu chuẩn vệ sinh dành cho các ngành sản xuất mà yêu cầu bề mặt trong của ống nhẵn bóng, hạn chế tối đa điểm đọng cặn vi sinh.
  • Ngành thực phẩm
  • Dược phẩm
  • Sữa
• D ở đây là đường kính ngoài của ống (Outside Diameter – OD)
• D40 nghĩa là đường kính ngoài thực tế 40mm

Vì vậy, trên thị trường sản phẩm này còn được gọi đầy đủ là ống inox vi sinh D40, ghép cả 3 yếu tố vào cùng 1 tên gọi. Gồm

• Chủng loại ống (vi sinh)
• Tên vật liệu (inox)
• Đường kính ngoài (D40)

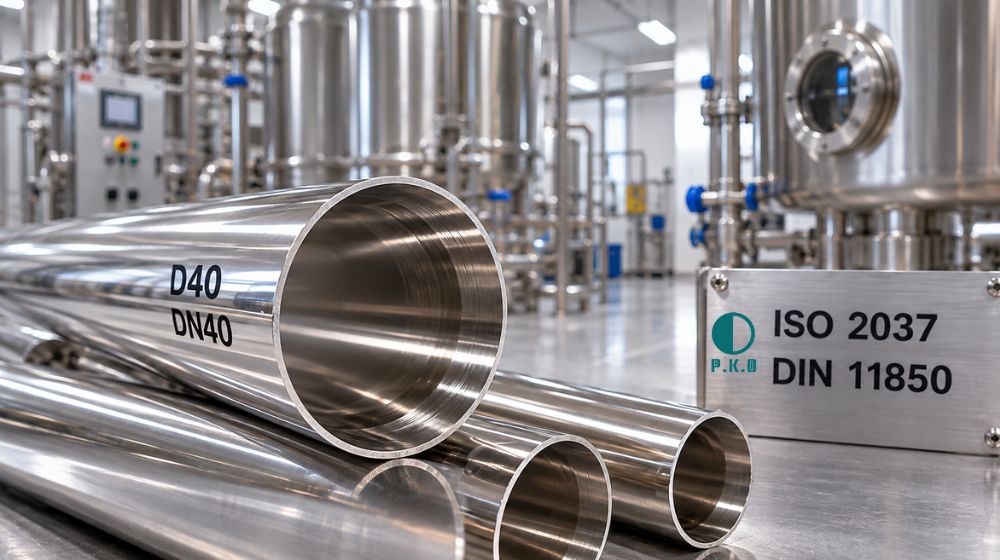

2. Ống vi sinh D40 áp dụng tiêu chuẩn ống vi sinh nào

Ống vi sinh D40 được sản xuất theo 2 tiêu chuẩn và cũng theo đó chiều dày thành ống khác nhau

• Sản xuất theo ống vi sinh chuẩn DIN 11850
  • Series 1 – phiên bản chỉ áp dụng cho cỡ nhỏ đến DN50, thuộc bộ tiêu chuẩn ống vi sinh do Viện Tiêu chuẩn hóa Đức ban hành.
  • Series 2 của DIN 11850
    • DN40 có quy ước OD41 và độ dày 1.5mm
    • Khác với D40 dày 1.0mm đang nói ở Series 1 – hai phiên bản không lắp lẫn phụ kiện được cho nhau.
• Sản xuất theo tiêu chuẩn ISO 2037
  • Theo đó chiều dày ống là 1.2mm

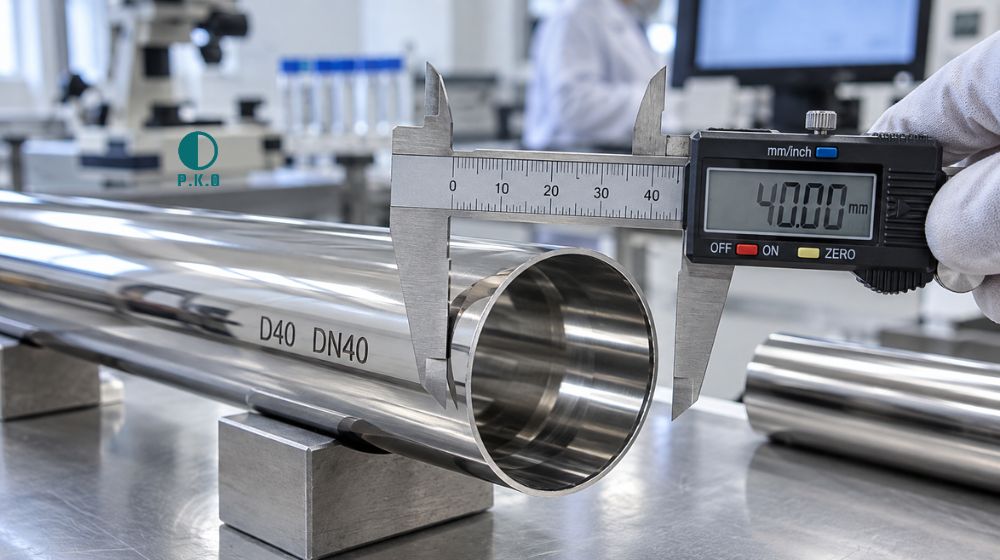

3. Ống vi sinh D40 tương đương DN bao nhiêu

Theo bảng tra DIN 11850 Series 1

• Cỡ ống vi sinh D40 tương đương đúng DN40
• Đây là một trong số ít cỡ mà giá trị OD và ký hiệu DN trùng nhau về mặt con số

Lưu ý quan trọng cần nhớ:

• Đừng nhầm lẫn trường hợp đặc biệt “DN40 nghĩa là OD40”  thành điều luôn đúng
• Thực tế không đúng với các cỡ khác như DN25 tức là ống vi sinh D28

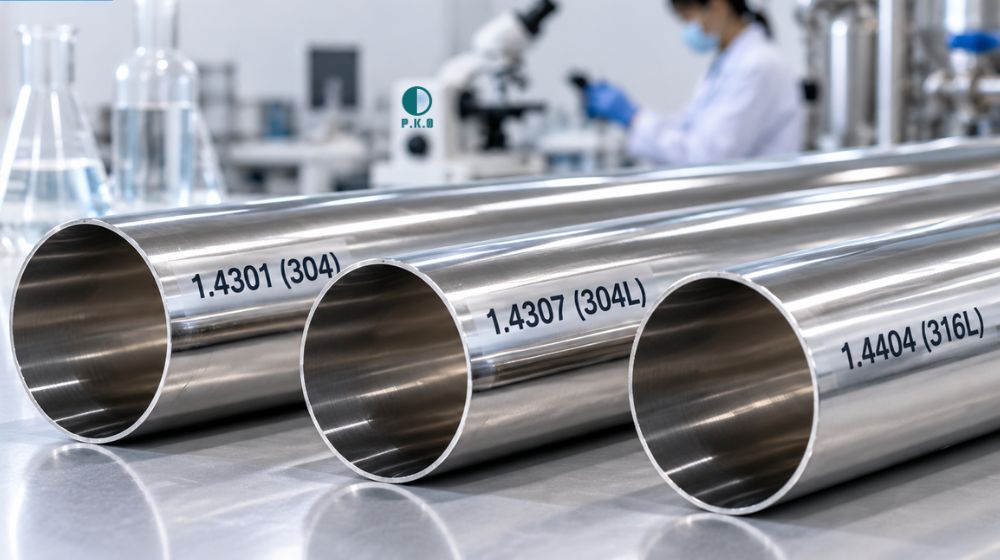

4. Ống vi sinh D40 DN40 sử dụng vật liệu gì

Theo bảng thành phần hóa học đi kèm tiêu chuẩn DIN 11850, ống vi sinh D40 DN40 có thể sản xuất từ 3 mác thép không gỉ tương ứng.

• 1.4301 (tương đương ống inox vi sinh 304): Cr 17.0 ~ 19.5%, Ni 8.0 ~ 10.5%.
• 1.4307 (ống vi sinh 304L): Carbon thấp (≤0.03%), Cr 17.5 ~ 19.5%, Ni 8.0 ~ 10.0%.
• 1.4404 (ống vi sinh 316L): có thêm Mo 2.0 ~ 2.5%, Cr 16.5 ~ 18.5%, Ni 10.0 ~ 13.0%.

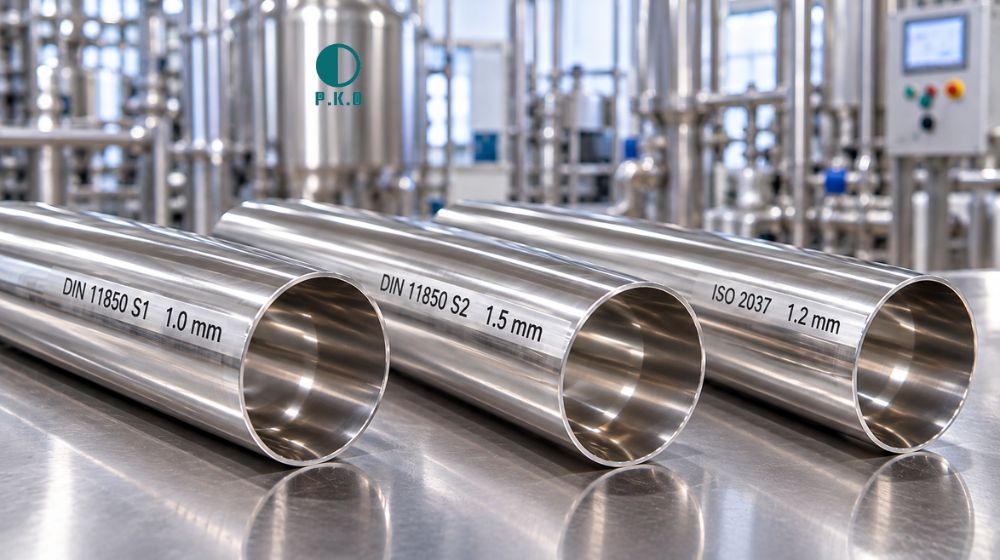

5. Ống vi sinh D40 có chiều dày là bao nhiêu

Tra theo kích cỡ ống vi sinh sẽ có nhiều kích cỡ với ống vi sinh D40

• Chuẩn DIN 11850 Series 1: Ống có độ dày thành ống 1.0mm
• Chuẩn DIN 11850 series 2: Ống có độ dày là 1.5mm
• Chuẩn ISO 2037: Ống có độ dày là 1.2mm

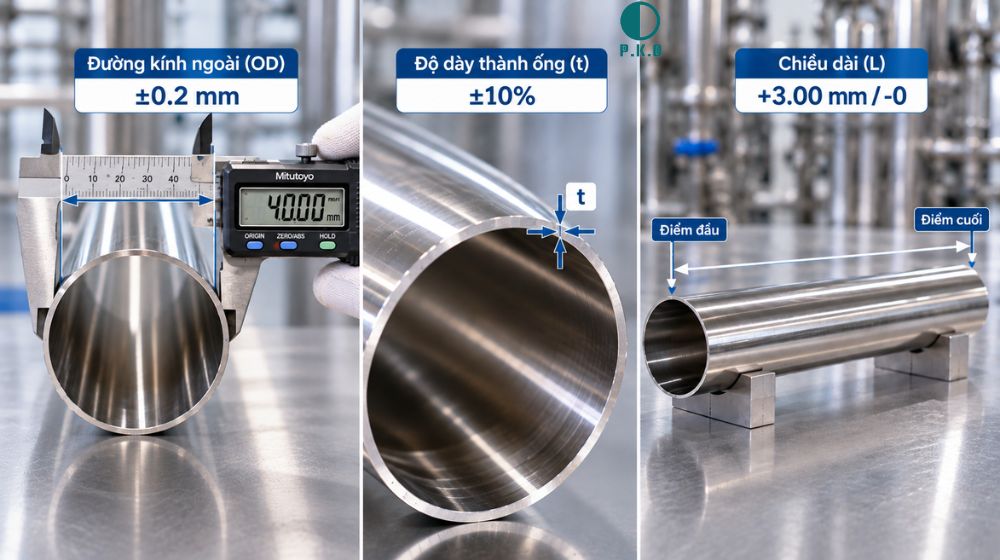

6. Dung sai của ống vi sinh D40

Theo đúng bảng DIN 11850 Series 1 cho DN40:

• Dung sai đường kính ngoài (OD): ±0.2mm
  • Nới rộng hơn so với ±0.15mm của nhóm ống vi sinh DN25 và ống vi sinh DN32.
• Dung sai độ dày thành ống: ±10%.
• Dung sai chiều dài: Shỉ sai lệch dương +3.00mm, không có sai lệch âm.
