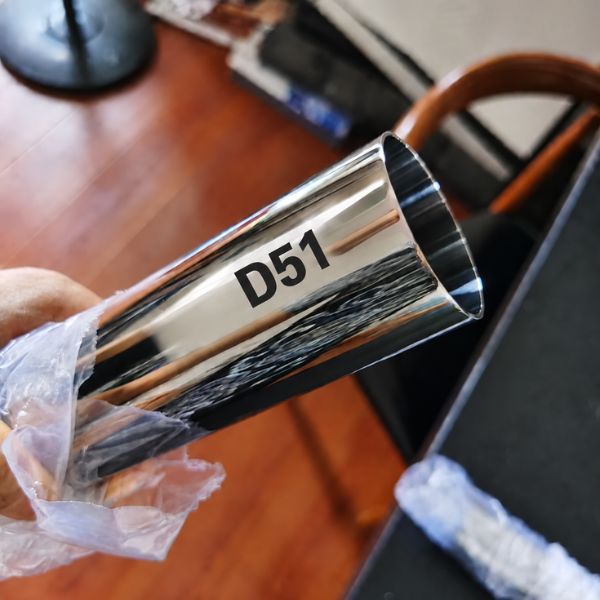

Ống vi sinh D51

Ống vi sinh D51 là cỡ ống inox vi sinh theo tiêu chuẩn ISO 2037, đường kính ngoài đúng 51mm, không đi kèm ký hiệu danh nghĩa DN hay Inch như nhiều cỡ khác trong cùng dòng sản phẩm. Đây là điểm khác biệt đáng chú ý khi tra cứu và đặt hàng đúng cỡ. Chi tiết tiêu chuẩn, vật liệu, độ dày và dung sai của cỡ ống này.

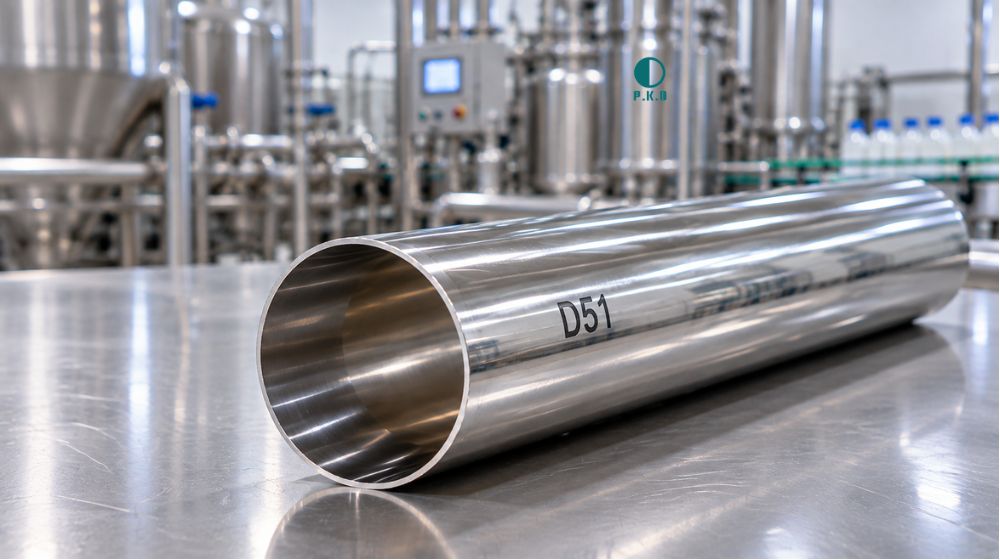

1. Ống vi sinh D51 là gì

Trước khi tra thông số kỹ thuật, cần hiểu đúng ký hiệu trong tên gọi của ống vi sinh này.

• Ống vi sinh là: ống thép không gỉ sản xuất theo tiêu chuẩn vệ sinh dành cho ngành thực phẩm, dược phẩm, sữa – bề mặt trong nhẵn bóng, hạn chế tối đa điểm đọng cặn vi sinh.
• D ở đây là đường kính ngoài của ống (Outside Diameter – OD); D51 nghĩa là đường kính ngoài thực tế 51mm.
• Khác với các cỡ có thêm ký hiệu DN (chuẩn DIN) hay Inch (chuẩn 3A/SMS), cỡ D51 theo ISO 2037 được gọi trực tiếp bằng đường kính ngoài, không có ký hiệu danh nghĩa riêng đi kèm.

Vì vậy, trên thị trường sản phẩm này còn được gọi đầy đủ là ống inox vi sinh D51, ghép tên vật liệu (inox) vào cùng tên gọi kích cỡ.

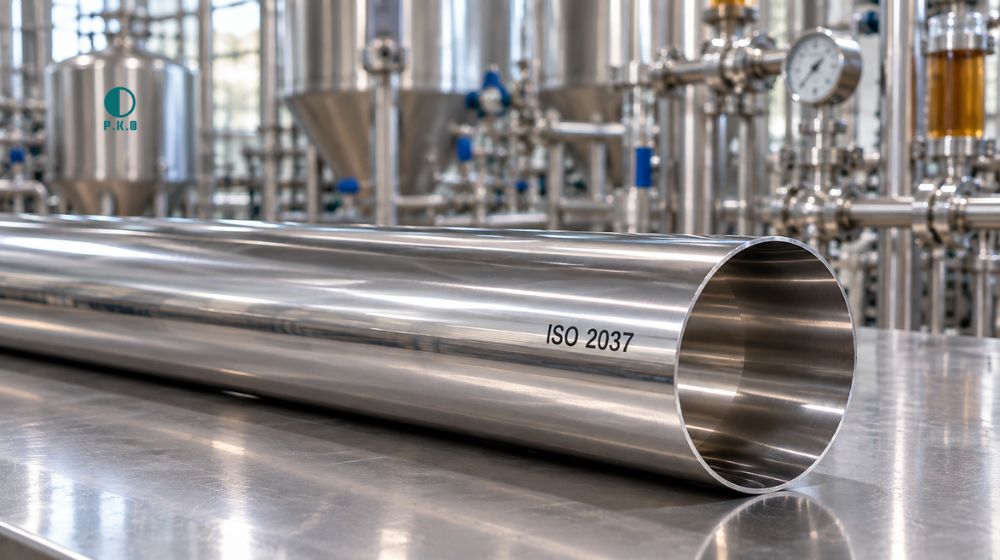

2. Tiêu chuẩn ống vi sinh D51

Ống vi sinh D51 được sản xuất theo ống vi sinh ISO, cụ thể là ISO 2037 – tiêu chuẩn của Tổ chức Tiêu chuẩn hóa Quốc tế, quy định đường kính ngoài, chiều dày, trọng lượng và dung sai cho ống dùng trong hệ thống thực phẩm và công nghiệp dược phẩm, thuộc bộ tiêu chuẩn ống vi sinh phổ biến.

D51 không trùng với DN50 của DIN 11850 (DIN Series 1 quy ước DN50 = OD52, sẽ nói ở bài riêng) – đây là 2 cỡ rất gần nhau về kích thước nhưng thuộc 2 tiêu chuẩn khác nhau, không lắp lẫn phụ kiện được cho nhau.

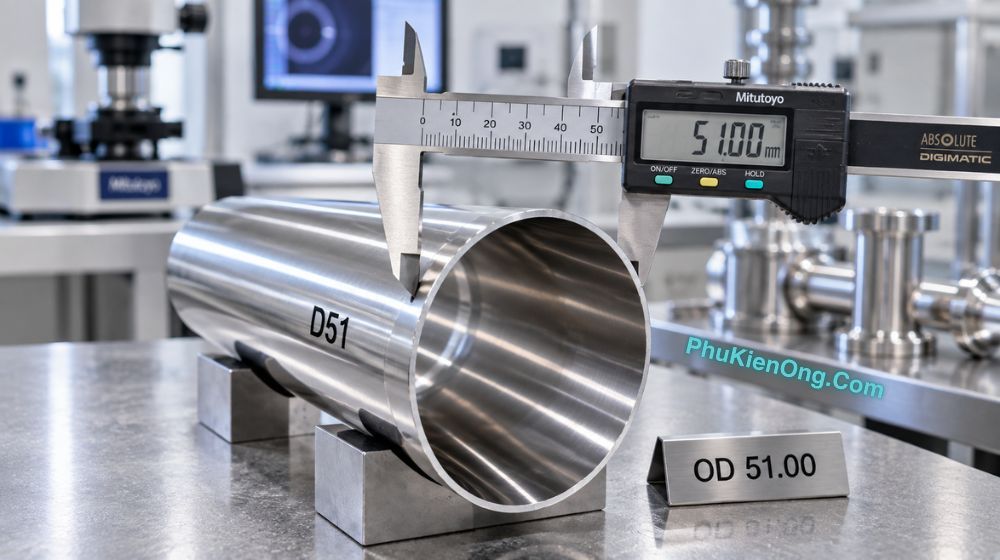

3. Ống vi sinh D51 có tương đương DN hoặc Inch bao nhiêu

Theo bảng tra ISO 2037, cỡ ống vi sinh D51 được ghi nhận trực tiếp theo đường kính ngoài (Size OD = 51,00mm),

• Không có ký hiệu DN hay Inch tương đương đi kèm trong bảng tra
• Khác với ống vi sinh chuẩn DIN dùng DN
• Và cũng khác ống vi sinh 3A, hoặc ống vi sinh SMS dùng Inch

Khi đặt hàng cỡ này, cần nêu rõ D51 hoặc ISO 2037 để tránh nhầm với DN50 (DIN, OD52) hay các cỡ hệ inch lân cận.

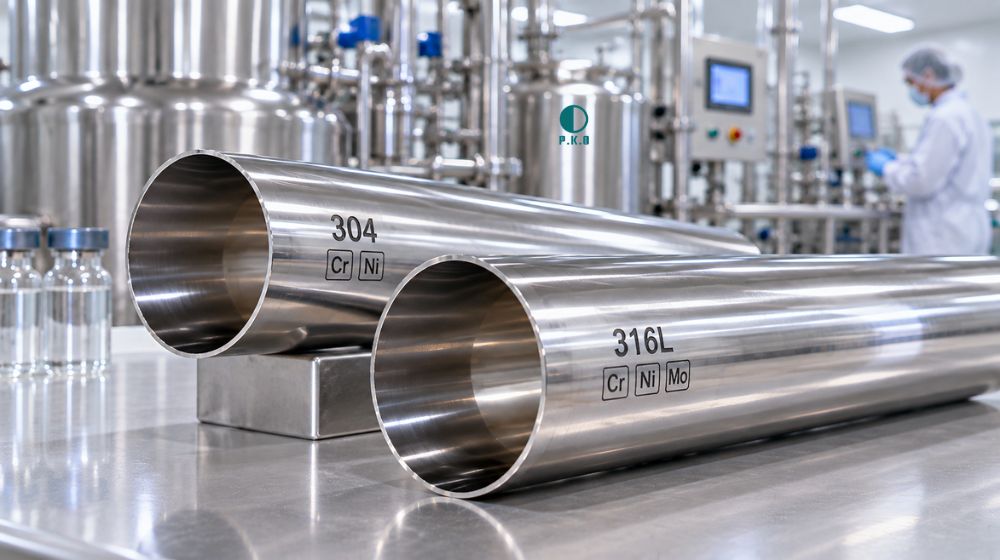

4. Ống vi sinh D51 sử dụng vật liệu gì

Theo bảng thành phần hóa học đi kèm tiêu chuẩn ISO 2037, ống vi sinh D51 có 2 lựa chọn vật liệu chính.

• Ống inox vi sinh 304: C≤0.080%, Cr 18.0-20.0%, Ni 8.0-13.0%, không có Molypden.
• Ống vi sinh 316L: C≤0.030%, Cr 16.0-18.0%, Ni 10.0-14.0%, có thêm Mo 2.0-3.0%, chịu ăn mòn tốt hơn.

Khác với bảng DIN và 3A/SMS đều dùng biến thể carbon thấp 304L, bảng ISO 2037 ghi nhận mác 304 tiêu chuẩn (không phải 304L) song song với 316L.

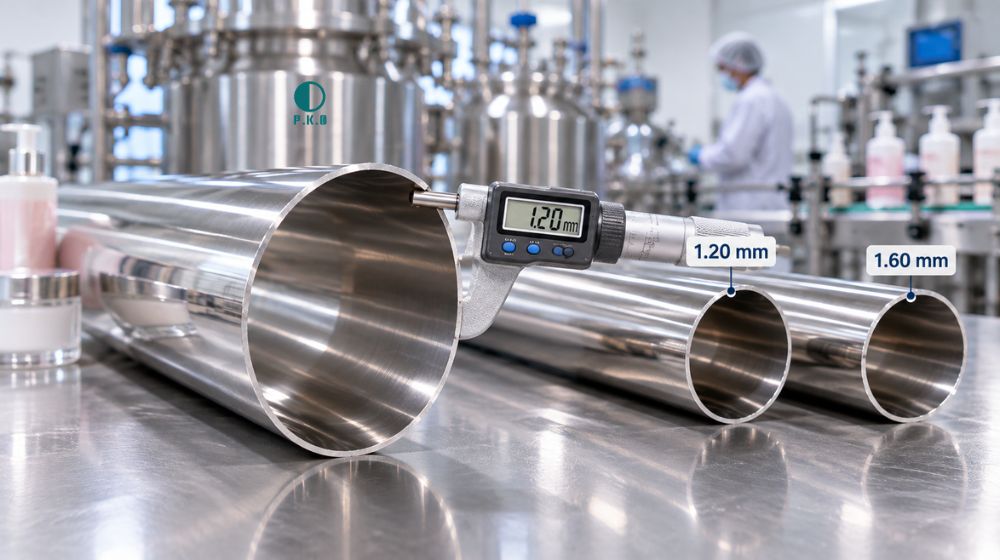

5. Ống vi sinh D51 có chiều dày là bao nhiêu

Tra theo kích cỡ ống vi sinh chuẩn ISO 2037, ống vi sinh D51 có 2 mức độ dày để lựa chọn:

• 1.20mm – khối lượng tham khảo khoảng 1.490 kg/m.
• 1.60mm – khối lượng tham khảo khoảng 1.970 kg/m.

6. Dung sai của ống vi sinh D51

Theo đúng bảng ISO 2037 cho cỡ OD 51.00mm:

• Dung sai đường kính ngoài (OD): ±0.20mm.
• Dung sai độ dày thành ống: ±10%.
• Dung sai chiều dài: chỉ sai lệch dương +3.18mm, không có sai lệch âm.
