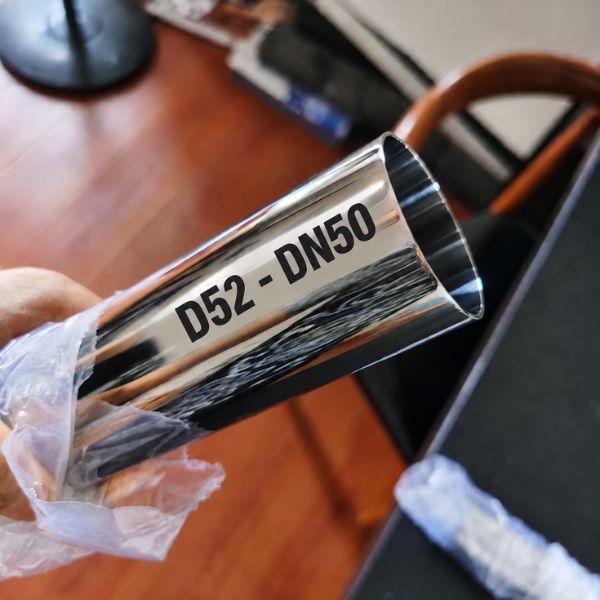

Ống vi sinh D52 – DN50

Ống vi sinh D52 DN50 thuộc tiêu chuẩn DIN 11850 Series 1, đường kính ngoài 52mm tương ứng đường kính danh nghĩa DN50. Đây là cỡ lớn nhất trong Series 1 – từ DN65 trở lên, DIN 11850 chỉ còn quy định theo Series 2. Cùng xem chi tiết tiêu chuẩn, vật liệu, độ dày và dung sai của cỡ ống này.

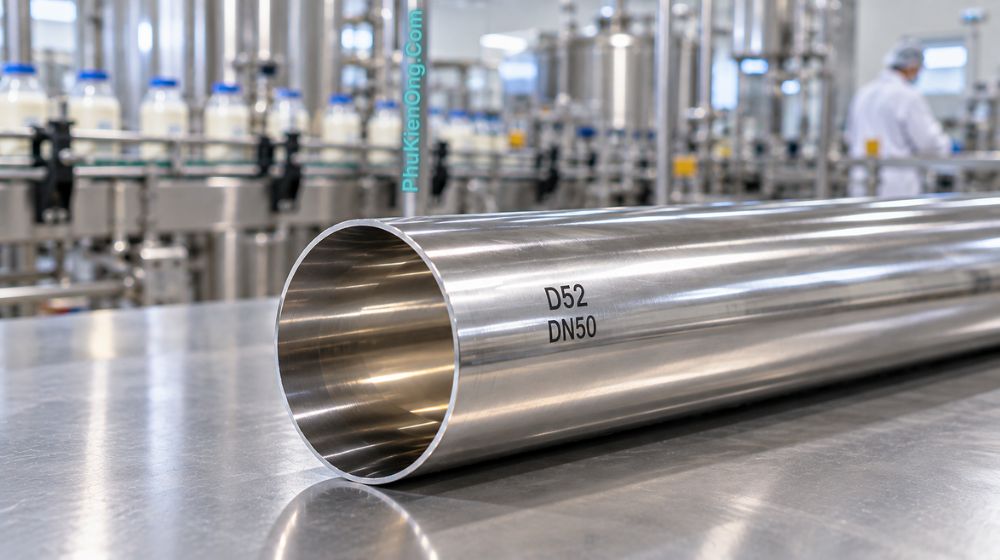

1. Ống vi sinh D52 DN50 là gì

Trước khi tra thông số kỹ thuật, cần hiểu đúng từng ký hiệu trong tên gọi của ống vi sinh này.

• Đây là ống thép không gỉ sản xuất theo tiêu chuẩn vệ sinh để hạn chế tối đa điểm đọng cặn vi sinh. Chuyên dùng cho dành các ngành
• Thực phẩm
• Dược phẩm
• Sữa
• Ống có bề mặt trong nhẵn bóng

• D ở đây là đường kính ngoài của ống (Outside Diameter – OD)
• D52 nghĩa là đường kính ngoài thực tế 52mm.
• DN50 là đường kính danh nghĩa – ký hiệu quy ước theo tiêu chuẩn, không phải số đo trực tiếp trên thân ống.

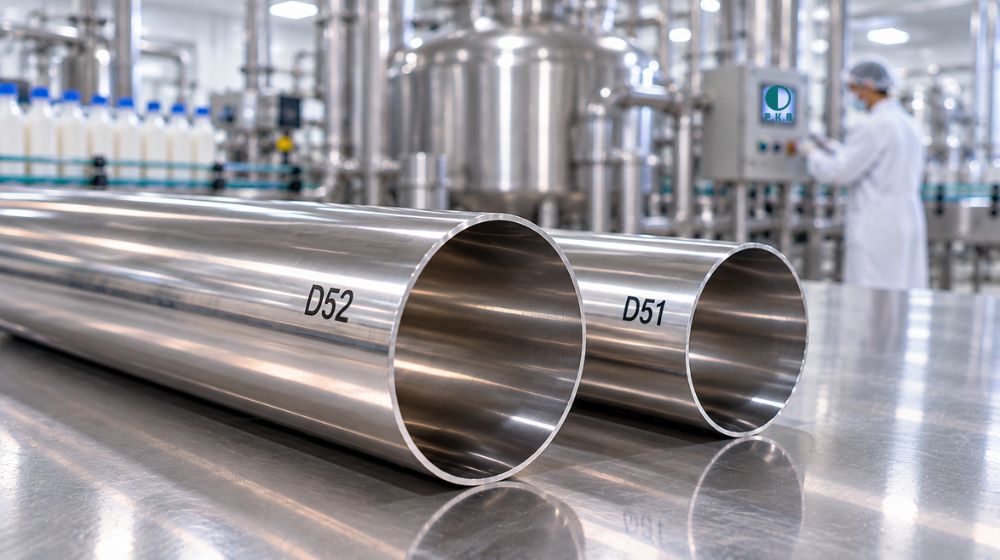

2. Ống vi sinh D52 dễ nhầm với ống nào

Không nên nhầm với ống vi sinh D51 theo tiêu chuẩn ISO 2037, mặc dù hai cỡ rất gần nhau nhưng thuộc 2 tiêu chuẩn khác nhau

Vì vậy, trên thị trường sản phẩm này còn được gọi đầy đủ là ống inox vi sinh D52 DN50, ghép cả 3 yếu tố

• Tên vật liệu (inox)
• Đường kính ngoài (D52)
• Đường kính danh nghĩa (DN50) vào cùng một tên gọi.

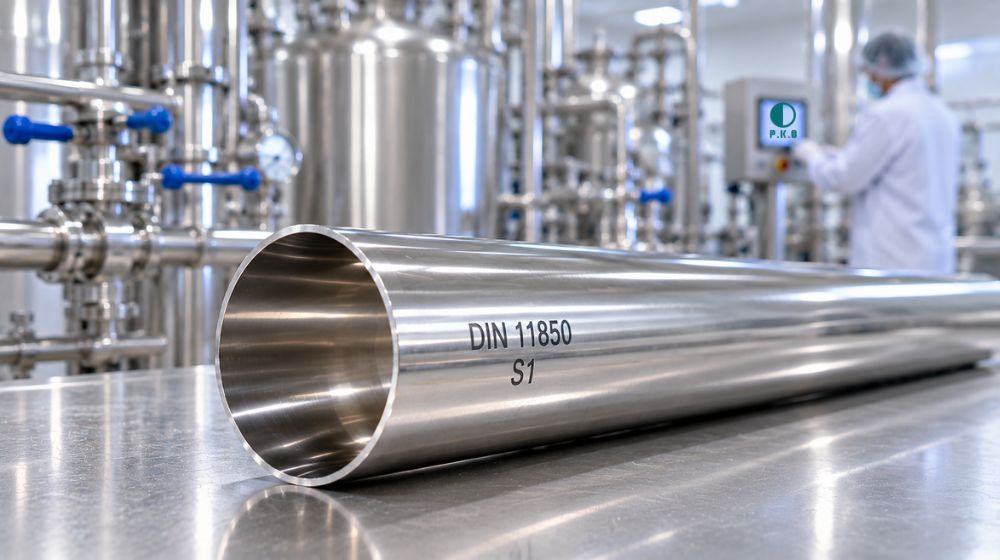

3. Tiêu chuẩn ống vi sinh D52 DN50

Ống vi sinh D52 DN50 sản xuất theo ống vi sinh chuẩn DIN 11850 Series 1 – phiên bản chỉ áp dụng cho cỡ nhỏ đến DN50, thuộc bộ tiêu chuẩn ống vi sinh do Viện Tiêu chuẩn hóa Đức ban hành. DN50 là cỡ lớn nhất còn nằm trong Series 1.

Ở Series 2 của DIN 11850, DN50 có quy ước OD53 và độ dày 1.5mm, khác với D52 dày 1.0mm đang nói ở Series 1.

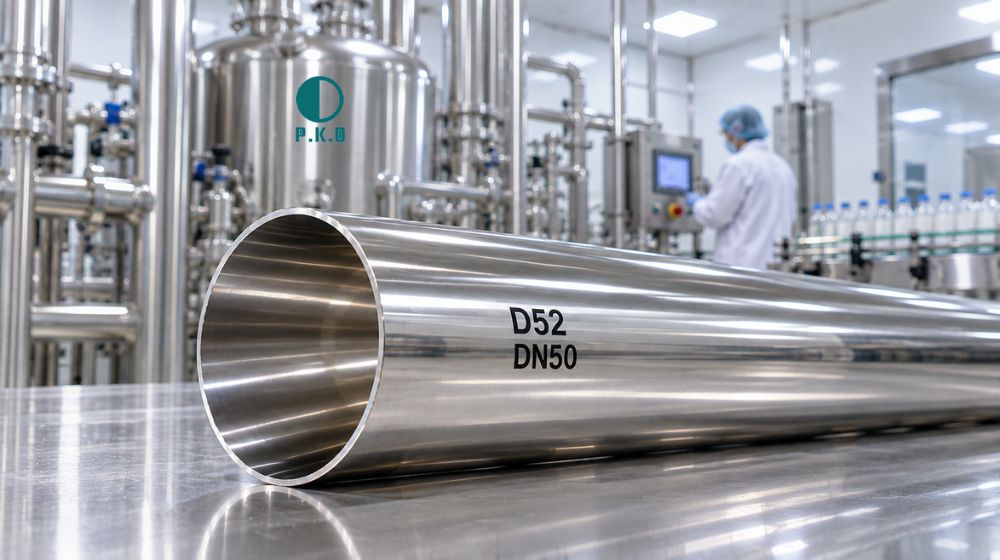

3. Ống vi sinh D52 tương đương DN bao nhiêu

Theo bảng tra DIN 11850 Series 1, cỡ ống vi sinh D52 tương đương đúng DN50 – đây là cỡ lớn nhất còn dùng độ dày 1.0mm trước khi các cỡ ống vi sinh DN65 trở lên (thuộc Series 2) tăng lên 2.0mm.

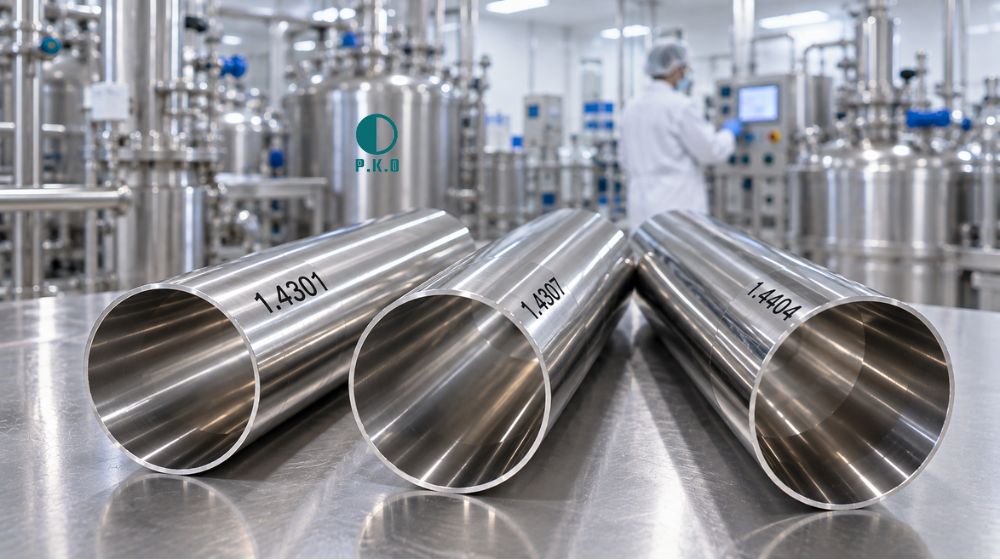

4. Vật liệu ống vi sinh D52 DN50

Theo bảng thành phần hóa học đi kèm tiêu chuẩn DIN 11850, ống vi sinh D52 DN50 có thể sản xuất từ 3 mác thép không gỉ tương ứng.

• 1.4301 (tương đương ống inox vi sinh 304): Cr 17.0-19.5%, Ni 8.0-10.5%.
• 1.4307 (ống vi sinh 304L): Carbon thấp (≤0.03%), Cr 17.5-19.5%, Ni 8.0-10.0%.
• 1.4404 (ống vi sinh 316L): có thêm Mo 2.0-2.5%, Cr 16.5-18.5%, Ni 10.0-13.0%.

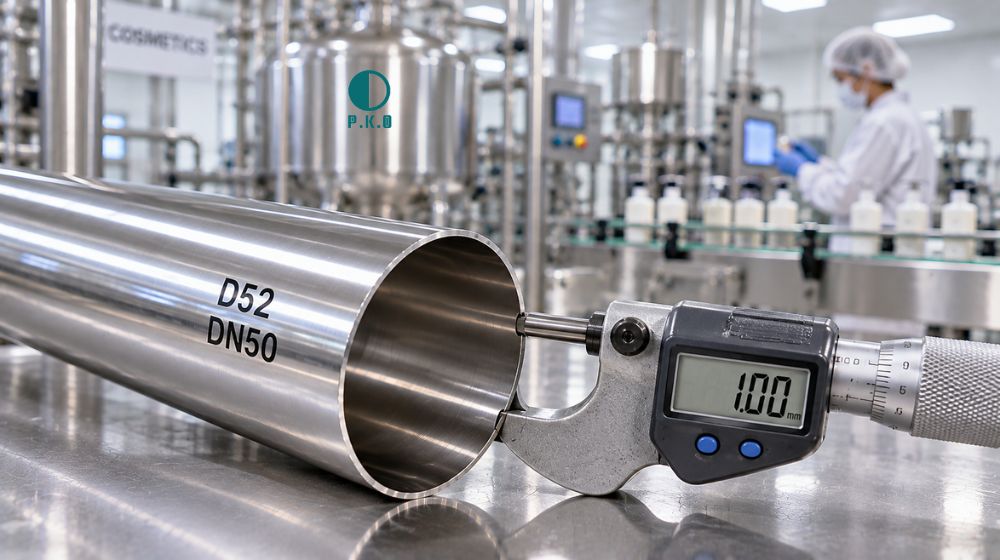

5. Chiều dày ống vi sinh D52 DN50

Tra theo kích cỡ ống vi sinh chuẩn DIN 11850 Series 1

• Ống vi sinh D52 DN50 có độ dày thành ống 1.0mm
• Khối lượng tham khảo khoảng 1.27 kg/m.

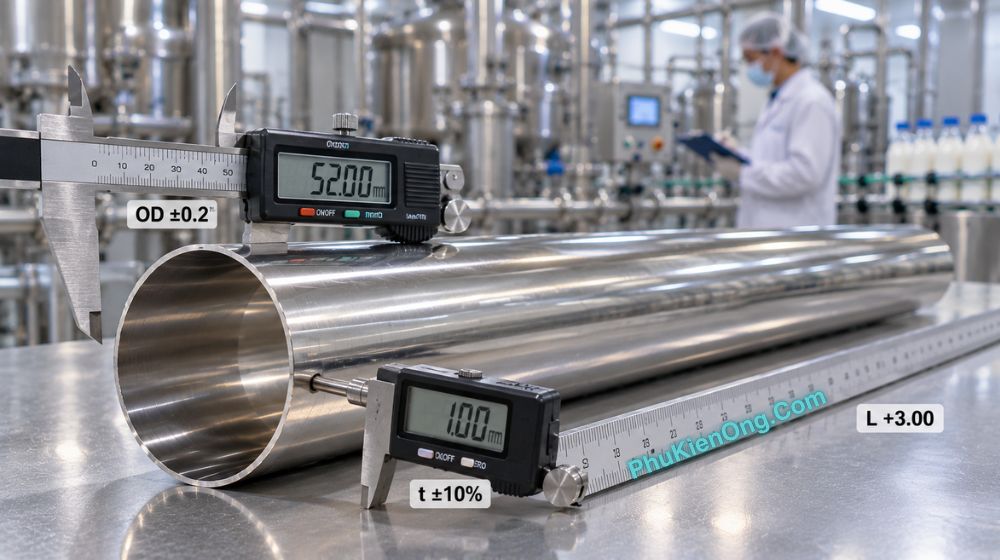

6. Dung sai của ống vi sinh D52 DN50

Theo đúng bảng DIN 11850 Series 1 cho DN50:

• Dung sai đường kính ngoài (OD): ±0.2mm.
• Dung sai độ dày thành ống: ±10%.
• Dung sai chiều dài: chỉ sai lệch dương +3.00mm, không có sai lệch âm.
