Ống vi sinh D76.2

Ống vi sinh D76.2 là cỡ ống inox vi sinh dùng hệ inch, đường kính ngoài đúng 76.2mm tương đương 3 inch. Đây là 1 trong 3 cỡ rất gần nhau quanh mốc 76mm, cùng với D76.1 (ISO) và D76.3 (JIS). Chúng tôi khuyến cáo người dùng nên hiểu rõ để tránh nhầm lẫn về kích cỡ và tiêu chuẩn

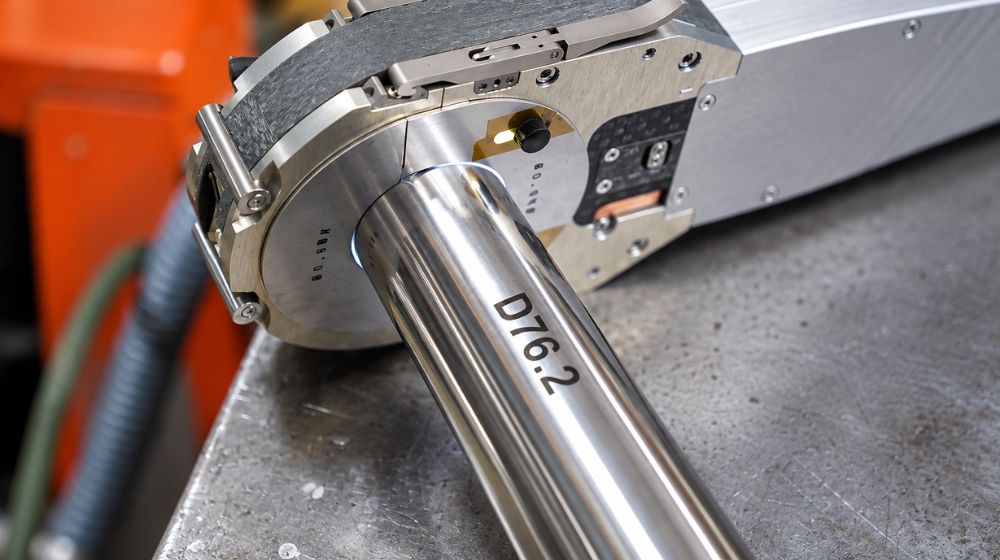

1. Ống vi sinh D76.2 có nghĩa là như thế nào?

Tương tự cách gọi các cỡ hệ inch khác, tên gọi ống vi sinh D76.2 dùng song song cả hai đơn vị đo.

• Ống vi sinh: ống thép không gỉ sản xuất theo tiêu chuẩn vệ sinh dành cho các ngành đặc thù, đòi hỏi đặc điểm riêng cho ống dẫn nguyên liệu và thành phẩm, với đặc điểm: Bề mặt trong nhẵn, hạn chế điểm đọng cặn vi sinh, dễ vệ sinh CIP/SIP.
  • Ngành thực phẩm
  • Ngành dược phẩm
  • Sản xuất sữa
• D ở đây là đường kính ngoài của ống (Diameter – cụ thể là Outside Diameter – OD)
• D76.2 nghĩa là đường kính ngoài thực tế 76.2mm

Thực tế trong mua bán, trao đổi, hoặc trong các spec kỹ thuật còn được gọi đầy đủ là ống inox vi sinh D76.2. Đây là tên ghép của 3 yếu tố cấu thành nên tên đầ đủ của sản phẩm

• Chủng loại (ống vi sinh)
• Vật liệu (inox)
• Đường kính ngoài (D76)

Lưu ý quan trọng:

Cần phân biệt rõ với 2 cỡ ống dưới đây dù sự khác nhau về đường kính ngoài chỉ là 0.1mm

• Cần phân biệt với ống vi sinh D76.1 (theo ISO 2037)
• Khác ống vi sinh D76.3 (theo JIS G3447) hoặc chuẩn IDF

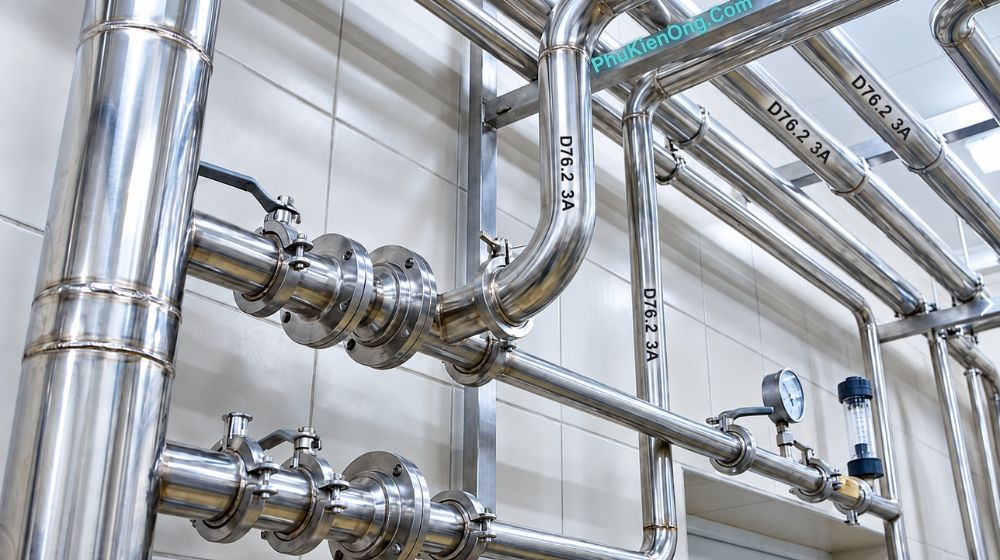

2. Ống vi sinh D76.2 áp dụng tiêu chuẩn ống vi sinh nào

Ống inox vi sinh D76.2 được sản xuất theo hệ tiêu chuẩn ống vi sinh dùng đơn vị inch phổ biến tại Mỹ, cụ thể là

• Ống vi sinh 3A (3A ASTM A270)
• Ống vi sinh SMS (SMS 3008)

Phụ kiện 3A/SMS không lắp lẫn được với phụ kiện ISO (D76.1) hay JIS (D76.3) dù kích thước rất gần nhau.

3. Ống vi sinh D76.2 tương đương bao nhiêu Inch

Theo bảng tra Size OD của 3A ASTM A270/SMS 3008

• Cỡ ống vi sinh D76.2 tương đương đúng 3 inch
• Ngay sau cỡ 2-1/2 inch  tức là ống vi sinh 63.5
• Ngay trước cỡ 4 inch tức ống vi sinh 101.6

4. Ống vi sinh D76.2 sử dụng vật liệu gì

Theo bảng thành phần hóa học đi kèm tiêu chuẩn 3A ASTM A270/SMS 3008, ống vi sinh D76.2 có 2 lựa chọn vật liệu chính.

• Ống vi sinh 304L: Với đặc điểm thành phần các nguyên tố hóa học
  • Cr 18.0 ~ 20.0%
  • Ni 8.0 ~ 13.0%
  • Không có Molypden.
• Ống vi sinh 316L: Với đặc điểm thành phần các nguyên tố hóa học
  • Cr 16.0 ~ 18.0%
  • Ni 10.0 ~ 15.0%
  • Có thêm Mo 2.0 ~ 3.0%.

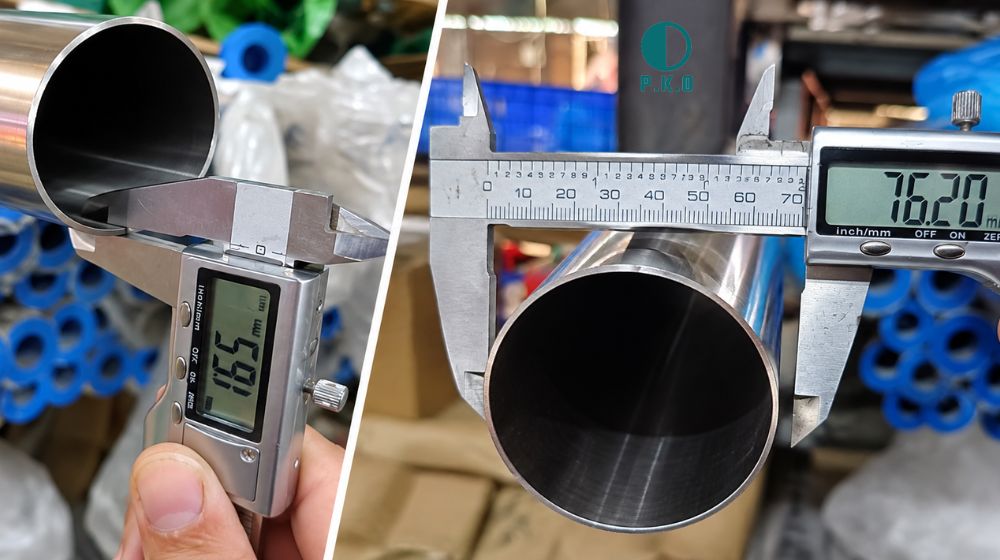

5. Ống vi sinh D76.2 có chiều dày là bao nhiêu

Tra theo kích cỡ ống vi sinh chuẩn 3A ASTM A270 và SMS 3008

• Ống vi sinh D76.2 có độ dày thành ống 0.065 inch (1.65mm)
• Chỉ có 1 lựa chọn duy nhất, cùng độ dày với ống D63.5.

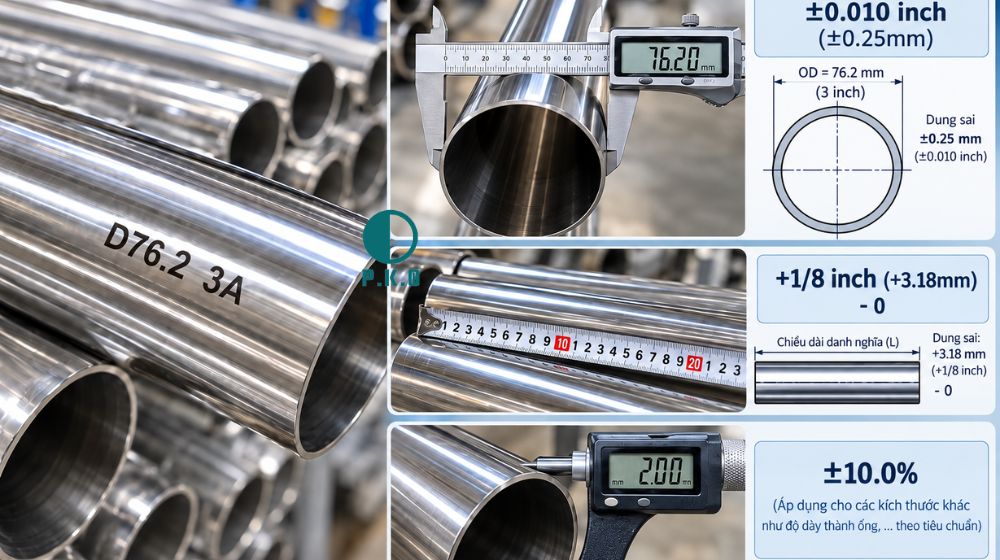

6. Dung sai của ống vi sinh D76.2

Theo đúng bảng 3A ASTM A270/SMS 3008 cho cỡ 3 inch (76.2mm):

• Dung sai đường kính ngoài (OD): ±0.010 inch (±0.25mm).
• Dung sai chiều dài: +1/8 inch (+3.18mm) / -0.
• Dung sai chung: ±10.0%.
