Ống vi sinh D25

Được xếp hạng 0 5 sao

0 đã bán

Liên hệ

Danh mục: Ống inox, Ống inox Vi sinh

THÔNG SỐ KỸ THUẬT

Tiêu chuẩn: ISO 2037

Vật liệu: 304L, 316L

Kích cỡ: D25

Độ dày: 1.60mm hoặc 1.20mm

Tình trạng: Sẵn hàng

Liên hệ ngay Gọi điện trực tiếp

THÔNG TIN SẢN PHẨM

Ống vi sinh D25 là cỡ ống inox vi sinh tiêu chuẩn quốc tế theo hệ ISO 2037 với đường kính ngoài thực tế đúng 25.00mm. Đây là kích cỡ đường ống nhỏ rất phổ biến trong các dây chuyền chiết rót, dẫn dung dịch, mẫu vi sinh trong ngành dược phẩm, thực phẩm, nước giải khát và hóa mỹ phẩm. Tuy nhiên, trên thị trường cỡ D25 rất thường xuyên bị nhầm lẫn với ống 1 inch (OD 25.4mm) hoặc ống DN25 theo chuẩn DIN (OD 28mm/29mm).

1. Ống vi sinh D25 là ống như thế nào?

Trước khi tra cứu bảng thông số cơ lý tính, người thiết kế và thi công cần nắm rõ bản chất ký hiệu trong tên gọi của sản phẩm:

Ống vi sinh: Là loại ống thép không gỉ chuyên dụng được gia công bề mặt trong và ngoài siêu mịn bóng (độ nhám Ra cực thấp), tẩy rửa thụ động hóa bề mặt nhằm triệt tiêu hoàn toàn các khe rãnh vi mô, ngăn ngừa tối đa vi khuẩn bám dính và tồn đọng cặn lưu chất.
Ký hiệu chữ D: Đại diện cho đường kính ngoài thực tế của ống (Outside Diameter – OD).
D25: Thể hiện đường kính ngoài danh định của ống đo được là 25.00 mm.

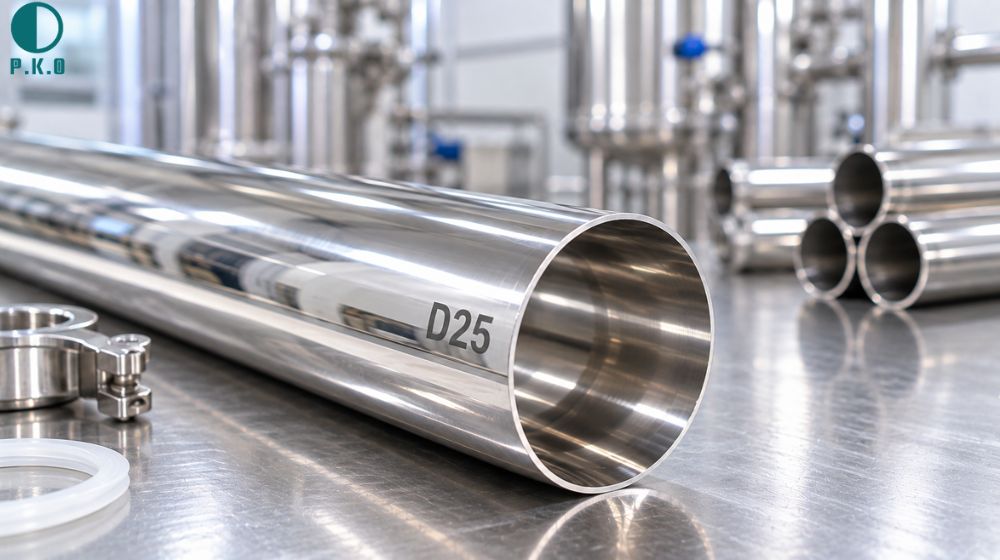

ống vi sinh d25 là ống như thế nào

Cần lưu ý rằng:

Tương tự như các kích cỡ thuộc hệ ống vi sinh ISO

Cỡ D25 theo ISO 2037 được gọi định danh trực tiếp bằng đường kính ngoài thực tế tính bằng milimet (Size OD = 25.00mm)
không gắn liền với ký hiệu danh nghĩa inch hay DN.

Trên thị trường kỹ thuật tại Việt Nam, sản phẩm này còn được gọi với các tên quen thuộc như ống inox vi sinh D25 hoặc ống vi sinh inox D25, kết hợp tên mác thép không gỉ (inox) cùng kích thước định danh ngoài của ống.

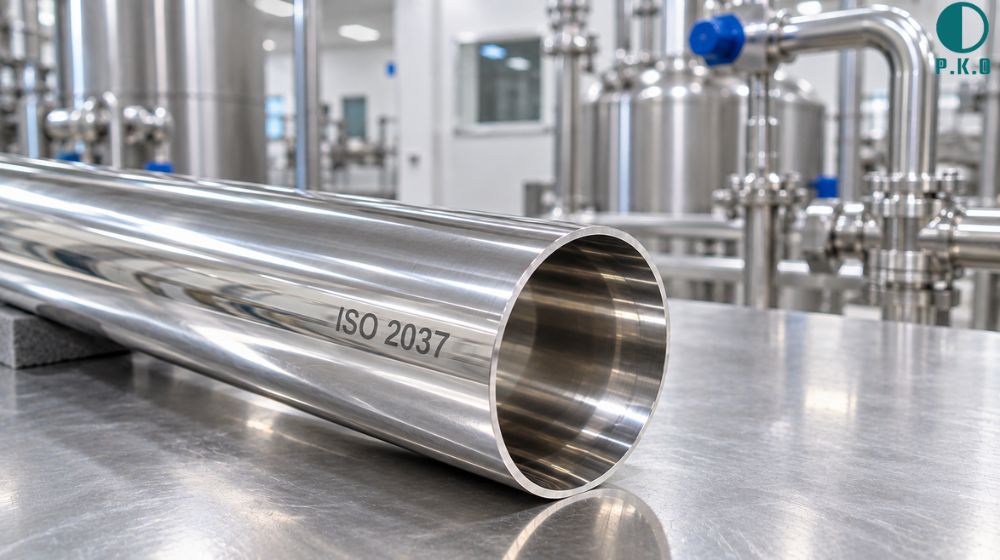

2. Ống vi sinh D25 áp dụng tiêu chuẩn nào?

Sản phẩm ống vi sinh D25 được chế tạo theo tiêu chuẩn ISO 2037 (tên gọi đầy đủ là DIN EN ISO 2037) – một trong những tiêu chuẩn ống inox vi sinh quan trọng bậc nhất được áp dụng rộng rãi trên toàn thế giới trong ngành công nghệ sinh học và thực phẩm.

Tiêu chuẩn ISO 2037 quy định chi tiết:

Kích thước hình học và dung sai đường kính ngoài.
Bảng độ dày thành ống chuẩn cùng dung sai tỷ lệ thành ống.
Thành phần hóa học của thép ống và độ bóng bề mặt.

3. Ống vi sinh D25 có tương đương DN hoặc Inch nào không?

Đây là điểm kỹ thuật cực kỳ then chốt mà kỹ sư dự án và nhân viên mua hàng cần phân biệt rõ dựa theo bảng quy chuẩn kích cỡ ống vi sinh. Trong bảng tra chuẩn ISO 2037:

Cỡ ống D25 được định danh trực tiếp là OD 25.00mm, không ký hiệu theo hệ inch hay DN.
D25 (OD 25.00mm) khác với cỡ ống vi sinh D25.4 tức loại 1″

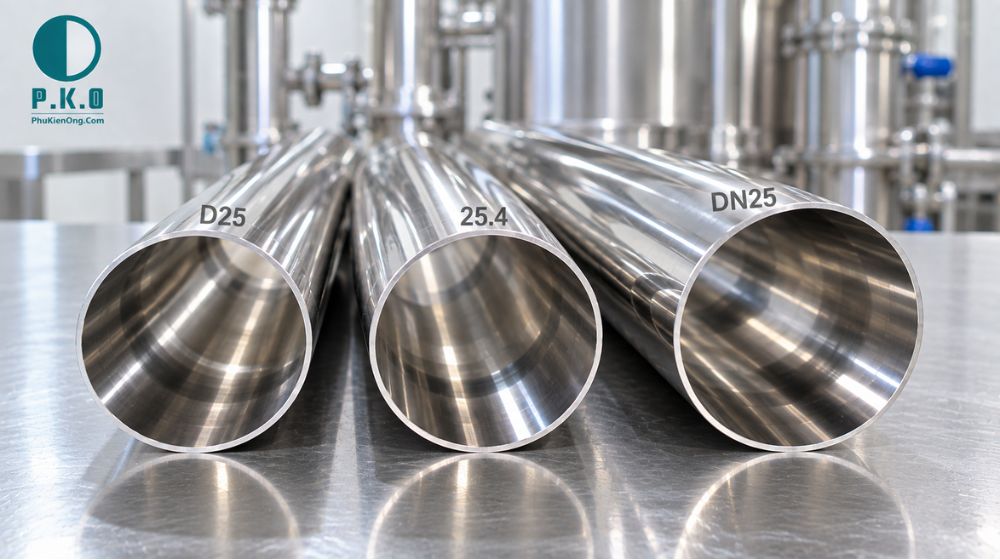

ống vi sinh d25 tương đương dn và inch bao nhiêu

3.1 Ống vi sinh D25 có lắp lẫn với ống 25.4 được không

Theo các tiêu chuẩn như 3A, ASTM A270, SMS 3008, BS 4825 hay JIS G3447, ống 1 inch có đường kính ngoài thực tế là 25.40 mm.
Chênh lệch 0.40mm là tương đối nhỏ bằng mắt thường, nhưng nếu dùng lẫn phụ kiện vi sinh (như đầu nối clamp vi sinh , tê, cút hàn, gioăng đệm làm kín) sẽ gây lệch tâm dòng chảy hoặc rò rỉ tại mối nối vệ sinh.

3.2 Ống vi sinh D25 khác với ống DN25 không

D25 khác hoàn toàn với DN25 theo chuẩn ống vi sinh DIN (DIN 11850):

Theo chuẩn DIN 11850 Series 1: Cỡ danh nghĩa DN25 có đường kính ngoài là OD 28.00 mm.
Theo chuẩn DIN 11850 Series 2: Cỡ danh nghĩa DN25 có đường kính ngoài là OD 29.00 mm.

Do đó, khách hàng yêu cầu “ống D25” (OD 25mm) sẽ hoàn toàn khác với “ống DN25” chuẩn DIN (OD 28mm hoặc 29mm).

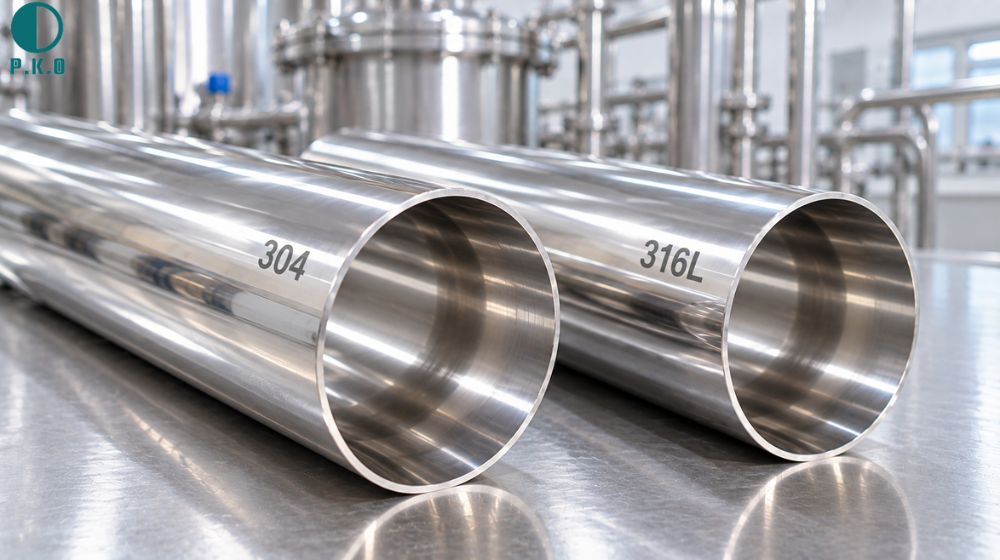

4. Vật liệu sản xuất ống inox vi sinh D25

Theo tài liệu tiêu chuẩn ISO 2037, ống inox vi sinh D25 được gia công sản xuất từ 2 mác thép không gỉ austenitic cao cấp chủ đạo:

4.1. Ống inox vi sinh D25 mác 304 (SUS304 / 1.4301)

Ống inox vi sinh 304 là dòng vật liệu kinh tế và thông dụng nhất cho hệ thống dẫn nước tinh khiết, sữa, bia, nước giải khát. Ống có khả năng chống oxy hóa bề mặt tốt, chịu nhiệt độ thanh trùng CIP/SIP hiệu quả.

Thành phần hóa học:

Carbon (C) ≤ 0.080%
Mangan (Mn) ≤ 2.00%
Phốt pho (P) ≤ 0.045%
Lưu huỳnh (S) ≤ 0.030%
Silic (Si) ≤ 1.000%
Crom (Cr) 18.00 ~ 20.00%
Niken (Ni) 8.00 ~13.00%
Không chứa Molypden (Mo).

4.2. Ống vi sinh inox D25 mác 316L (SUS316L / 1.4404)

Ống inox vi sinh 316L chuyên dụng cho các môi trường lưu chất nhạy cảm cao trong ngành dược phẩm, dung dịch y tế, môi trường hóa chất, dung dịch muối hoặc cồn có tính ăn mòn. Hàm lượng Carbon cực thấp (L – Low Carbon) giúp tối ưu hóa khả năng chống ăn mòn tinh giới khi thực hiện mối hàn vi sinh.

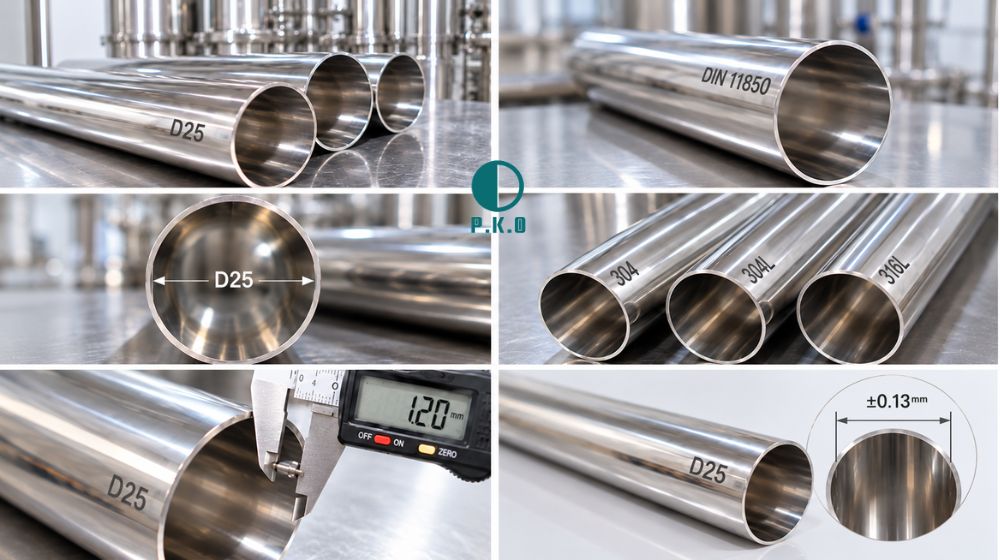

chiều dày và trọng lượng ống vi sinh d25

Thành phần hóa học:

Carbon (C) ≤ 0.030%
Mangan (Mn) ≤ 2.000%
Phốt pho (P) ≤ 0.045%
Lưu huỳnh (S) ≤ 0.030%
Silic (Si) ≤ 1.000%
Crom (Cr) 16.00 ~ 18.00%
Niken (Ni) 10.00 ~ 14.00%
Bổ sung Molypden (Mo) 2.00 – 3.00% tăng cường khả năng chống rỗ bề mặt (pitting).

5. Ống vi sinh D25 có chiều dày và trọng lượng là bao nhiêu?

Dựa theo bảng thông số tiêu chuẩn ISO 2037 đối với đường kính ngoài Size OD = 25.00mm, ống vi sinh D25 cung cấp 2 tùy chọn độ dày thành ống chuẩn tương ứng

Tiêu chuẩn	Đường kính ngoài OD (mm)	Độ dày thành ống T (mm)	Đường kính trong ID (mm)	Trọng lượng tham khảo (kg/m)
ISO 2037	25.00	1.20	22.60	0.712
ISO 2037	25.00	1.60	21.80	0.933

Độ dày 1.20mm: Trọng lượng đạt ~0.712 kg/m, phù hợp cho các nhánh dẫn lưu chất áp lực thấp, tối ưu chi phí và khối lượng giàn treo.
Độ dày 1.60mm: Trọng lượng đạt ~0.933 kg/m, thành ống dày dặn, chịu áp lực làm việc cao hơn và cho mối hàn quỹ đạo (orbital welding) có độ ngấu vững chắc tuyệt đối.

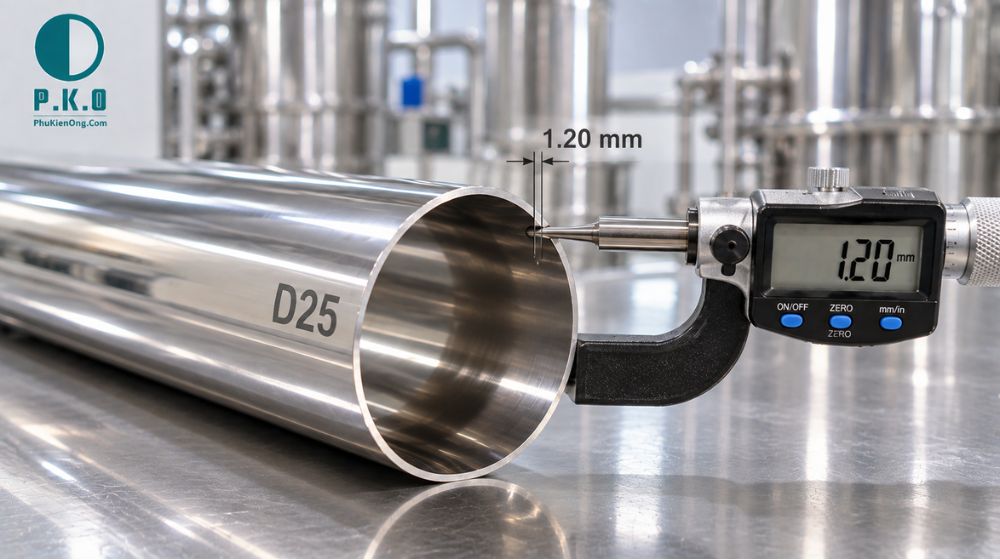

chiều dày ống vi sinh d25

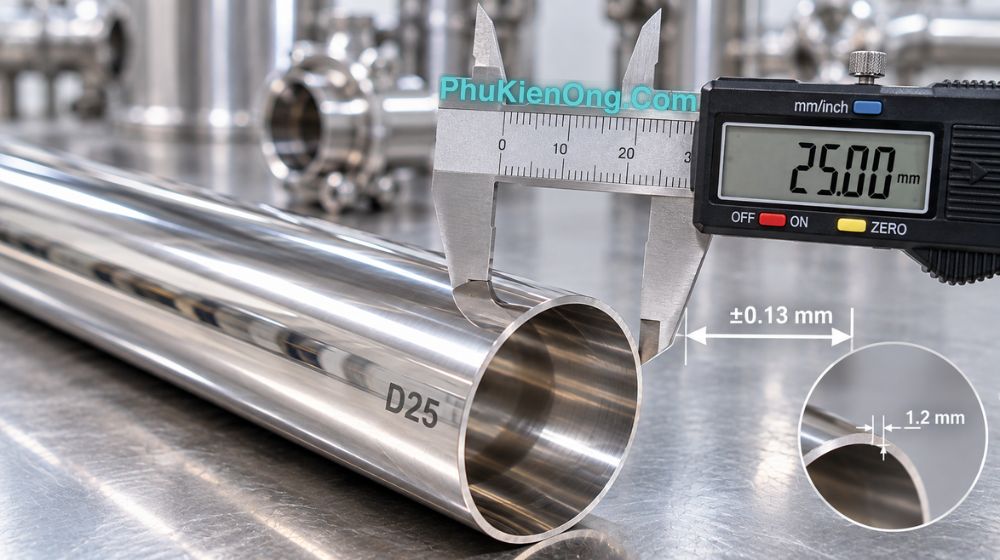

6. Dung sai tiêu chuẩn của ống vi sinh D25

Đảm bảo tính lắp lẫn và kín khít tuyệt đối khi tích hợp với các phụ kiện van và khớp nối vi sinh, ống vi sinh D25 tuân thủ nghiêm ngặt các dải dung sai kích thước:

Dung sai đường kính ngoài (OD): ±0.13 mm (đảm bảo độ tròn hoàn hảo khi lắp cùm clamp hoặc kẹp định tâm).
Dung sai độ dày thành ống: ±10.0% so với độ dày danh định.
Dung sai chiều dài thanh ống: +3.18 mm / -0 mm (chiều dài thanh ống xuất xưởng chỉ có sai lệch dương, hoàn toàn không có sai lệch âm so với chiều dài tiêu chuẩn 6 mét).

7. Ứng dụng thực tế của ống inox vi sinh D25

Với kích thước gọn gàng, đường kính ngoài 25mm và độ bóng hoàn thiện cao, ống inox vi sinh D25 được ứng dụng rộng rãi tại nhiều hệ thống công nghệ cao:

Đường ống nhánh dẫn nguyên liệu tinh trong các nhà máy chế biến thực phẩm, sữa, bơ, sữa chua.
Hệ thống phân phối nước cất (WFI), nước tinh khiết (PW), dung dịch tiêm truyền và vắc-xin trong các nhà máy dược phẩm đạt chuẩn GMP-WHO.
Dây chuyền chiết rót bia, rượu vang, cồn thực phẩm và nước khoáng tinh khiết.
Hệ thống dẫn môi chất mỹ phẩm (kem, serum, sữa dưỡng thể) và hóa chất phòng thí nghiệm.

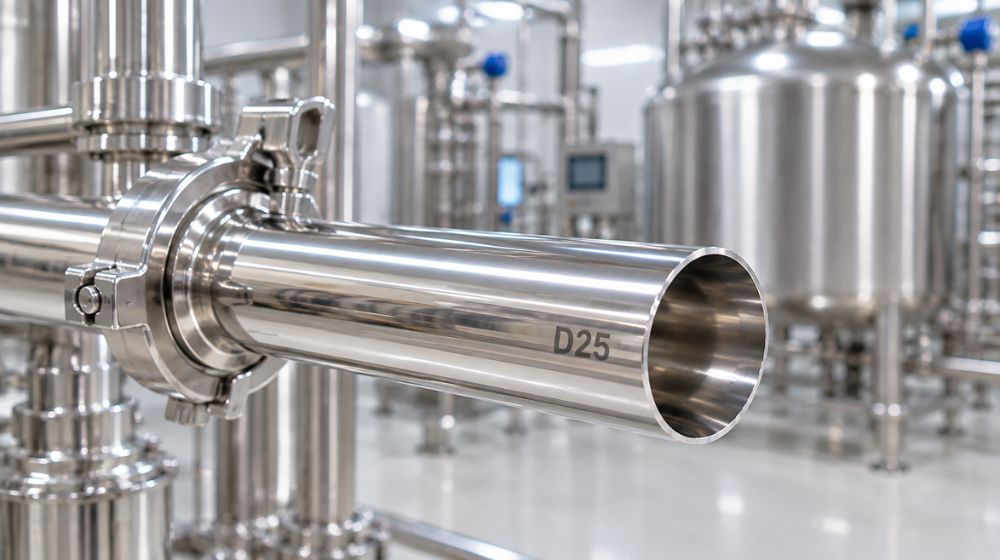

ứng dụng ống vi sinh d25

8. Địa chỉ mua ống inox vi sinh D25

Các kho chính về ống vi sinh inox D25 nằm tại các thành phố trung tâm của Việt Nam

Miền bắc: Kho Hà Nội
Miền nam: Kho Hồ Chí Minh

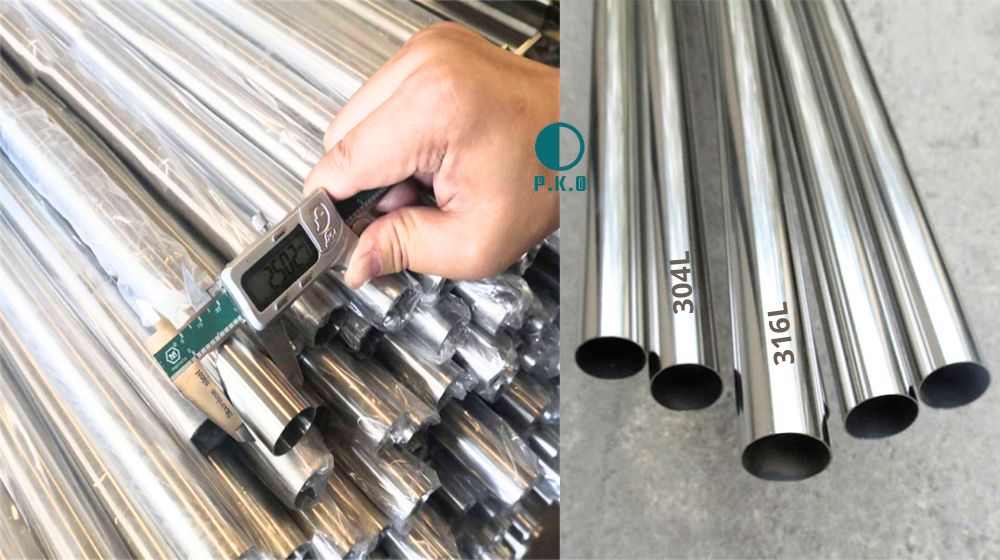

kho ống vi sinh d25
