Rắc co vi sinh 139.7

Rắc co vi sinh 139.7 dành cho tuyến ống inox vi sinh ISO 2037 cỡ lớn, đường kính ngoài 139.7 mm, thành dày 2.0 mm. Ở dải đường kính này, các tiêu chuẩn rắc co thông dụng không có cỡ trùng khớp. Vì vậy người mua cần nắm rõ ống đi kèm, những thông số phải chốt và các yêu cầu chất lượng nên áp dụng. Bài viết tổng hợp các nội dung đó.

1. TÌm hiểu về rắc co vi sinh 139.7

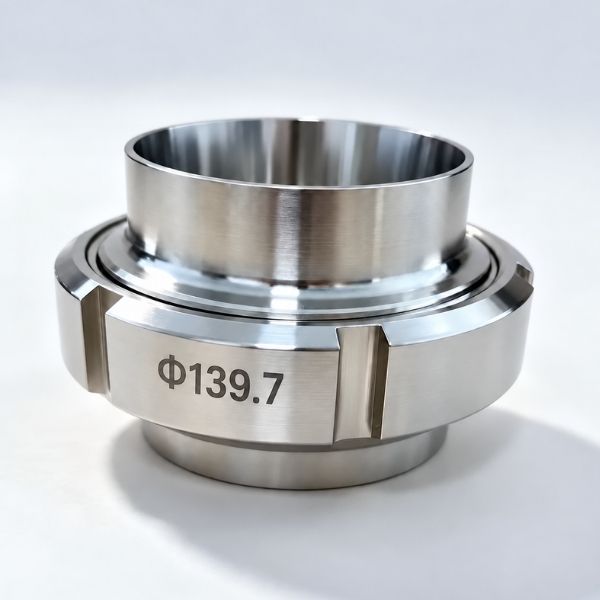

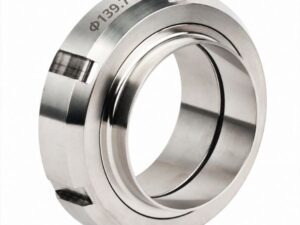

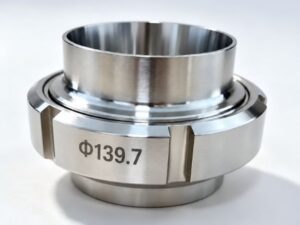

Rắc co inox vi sinh là phụ kiện nối ren giúp tách một đoạn ống vi sinh ra để vệ sinh, kiểm tra hay thay thiết bị, rồi lắp lại mà không cần cắt ống:

• Con số 139.7 là đường kính ngoài của ống tính bằng mm, nên sản phẩm còn được ghi là rắc co inox vi sinh D139.7
• Bộ rắc co có 4 phần:
  • Đầu ren
  • Đầu côn hoặc đầu lót
  • Đai ốc
  • Gioăng

Đầu ren và đầu côn được hàn hoặc nong vào ống, đai ốc siết để ép gioăng giữa hai mặt tựa.

ANH: Nguồn – DIN 11851 2013-02.pdf, trang 7 (Bảng 1); BS 4825-5.pdf, trang 7 (mục 3)

2. Tiêu chuẩn rắc co vi sinh 139.7

Ống OD 139.7 mm thuộc ISO 2037, tiêu chuẩn quốc tế cho ống inox ngành thực phẩm trong hệ tiêu chuẩn ống inox vi sinh. Rắc co phải chọn theo ống này, vì tài liệu đối chiếu không có bảng rắc co nào làm đúng cỡ 139.7 mm:

• DIN 11851: gần nhất là DN125 (ống 129 mm) và DN150 (ống 154 mm), chỉ có bản hàn
• SMS, IDF và RJT: chỉ đến khoảng 4 inch (101.6 mm) và 104 mm

Không nên nhầm với cỡ 139.8 mm theo JIS. Hai cỡ chỉ chênh 0.1 mm nhưng thuộc hai hệ tiêu chuẩn khác nhau

ANH: Nguồn – DIN 11851 2013-02.pdf, trang 7 (Bảng 2); DIN 11851 – Union – Stainless Steel PDF.pdf, trang 4 (SMS); BS 4825-5.pdf, Bảng 1-4 (RJT)

3. Rắc co vi sinh 139.7 dùng với loại ống nào

Ống phù hợp là ống vi sinh D139.7 theo ISO 2037. Tra bảng kích cỡ ống vi sinh:

• Đường kính ngoài: 139.7 mm, dung sai ±0.38 mm
• Độ dày thành: 2.0 mm, đường kính trong khoảng 135.7 mm
• Bảng ISO 2037 ghi theo OD, không kèm DN hay inch

Lưu ý, clamp 5.5 inch theo BS 4825-3 cũng có OD 139.7 mm nhưng thành dày 2.6 mm, tương ứng với ống DIN EN ISO 1127 cỡ NS125. Do đó, khi đặt rắc co, cần xác nhận tiêu chuẩn và độ dày thành ống, không chỉ dựa vào đường kính ngoài.

ANH: Nguồn – phukienong.com/ong-vi-sinh-d139-7/ và phukienong.com/kich-co-ong-vi-sinh/ (ISO 2037); BS 4825-3.pdf, trang 1 (ferrule 5.500 inch); DIN 11851 AlChem_UK Brand.pdf, trang 11 (ISO 1127 NS125 = 139.7 x 2.6)

4. Thông số của rắc co vi sinh 139.7

Tài liệu đối chiếu không có bảng kích thước rắc co cho ống 139.7 mm, nên bài viết không nêu số liệu ren hay đai ốc. Các mục cần chốt khi đặt hàng gồm:

• Ống: ISO 2037, 139.7 x 2.0 mm, mác thép.
• Kiểu nối với ống: hàn đối đầu hay nong.
• Kiểu ren, loại đai ốc và chiều dài lắp ráp, nhất là khi thay thế trên cụm đã cố định khoảng cách.
• Vật liệu gioăng phù hợp với lưu chất, nhiệt độ và hóa chất vệ sinh.

ANH: Nguồn – DIN 11851 2013-02.pdf, trang 5-6 (Hình 1, Hình 2 – bộ rắc co); không có bảng kích thước cho OD 139.7

5. Vật liệu dùng cho rắc co vi sinh 139.7

Rắc co vi sinh 139.7 có vật liệu kim loại và gioăng cần phù hợp với đường ống, lưu chất và điều kiện vận hành.

ANH: Nguồn – phukienong.com/ong-vi-sinh-d139-7/ (vật liệu); DIN 11851 2013-02.pdf, trang 17-18 (Bảng 6, mục 5, mục 6); DIN 11851 – Union – Stainless Steel PDF.pdf, trang 2 và 4

6. Môi trường làm việc của rắc co vi sinh 139.7

Rắc co vi sinh 139.7 phù hợp với các tuyến ống trong ngành thực phẩm, sữa, đồ uống, hóa chất và dược phẩm:

ANH: Nguồn – DIN 11851 2013-02.pdf, trang 7 (Bảng 2 – áp suất DN125, DN150, chỉ để tham khảo); không có số liệu áp suất cho cỡ 139.7 trong tài liệu dự án
